Jiangsu Zhonghai Bridge Equipment Co., Ltd. es un fabricante profesional especializado en puentes Bailey, puentes modulares de acero y equipos de construcción de puentes. Ubicadas en la provincia de Jiangsu, nuestras instalaciones se benefician de una cómoda logística regional, lo que garantiza una entrega global rápida y confiable.

Con una capacidad de producción anual superior a 60.000 toneladas, robots de soldadura automáticos avanzados y un conjunto completo de inspecciones de soldadura NDT, operamos bajo un rígido sistema de gestión de calidad certificado por ISO9001. Todos los materiales de acero exportados cumplen con los estándares SGS, ASTM y EN, lo que garantiza consistencia y durabilidad en entornos de ingeniería exigentes.

¿Qué es un marco de portal? Un marco de pórtico es un sistema estructural rígido de acero en el que las columnas verticales se conectan a vigas horizontales o inclinadas a través de juntas resistentes a momento . Debido a que la conexión de columna a viga transfiere el momento de flexión en lugar de solo la fuerza vertical, el marco resiste cargas de viento, nieve, grúa y techo sin necesidad de refuerzos diagonales separados. Lo primero que viene es la conclusión práctica: si se necesita un edificio de una sola planta con una superficie de suelo amplia y libre de columnas, normalmente lo mejor es un pórtico de acero. sistema estructural más económico Puedes especificar. Por este motivo, los pórticos siguen siendo la solución de estructura dominante para almacenes, talleres, hangares y edificios agrícolas en prácticamente todos los mercados con un sector activo de la construcción en acero. La geometría es engañosamente simple. Dos columnas y dos vigas forman una curva rígida. Una hilera de curvas, conectadas por correas y barandillas laterales, conforma la estructura primaria y secundaria del edificio. La conexión de momento en los aleros se crea con una cartela, una profundización ahusada de la sección de la viga donde se encuentra con la columna. La cartela distribuye el momento flector máximo sobre una longitud de acero más larga y evita que la conexión se convierta en un punto frágil. Los equipos de obra prefieren el sistema porque los detalles les resultan familiares, la fabricación es sencilla y la secuencia de montaje es rápida. A diferencia de un marco espacial o una estructura de celosía compleja, un portal doblado se puede atornillar al suelo, comprobar su ajuste y levantarlo como una sola pieza. Ese simple hecho es lo que mantiene el tiempo de construcción corto y el control de calidad efectivo. Cómo soporta cargas un marco de portal La trayectoria de carga de un pórtico explica por qué se comporta como una estructura continua. Cada carga que llega al techo eventualmente viaja hasta los cimientos siguiendo la misma secuencia: Las láminas del techo y el aislamiento transfieren la nieve, la lluvia y las cargas de mantenimiento a las correas. Las correas se extienden entre las vigas y pasan las cargas al ala superior de las vigas. Las vigas se doblan entre la cartela del alero y el ápice, y el momento flector en los aleros crece con la luz. La conexión de momento en la parte superior de la columna transmite ese momento flector a la columna. La columna se comporta como una viga vertical, inclinándose sobre su altura y transfiriendo la carga a la base. La placa base y los pernos de anclaje transmiten las fuerzas a una zapata de hormigón armado. Las dos decisiones que más cambian la distribución de la fuerza interna son la conexión base y el geometría del anca . Una base con pasadores está diseñada para transferir fuerza axial y cortante únicamente. Tiene una placa base más pequeña, menos pernos de anclaje y una base de hormigón más pequeña, por lo que es la opción predeterminada para la mayoría de los marcos de entre 12 y 25 m de luz. Una base fija resiste la rotación en el pie de la columna, lo que reduce el momento en el alero y puede ahorrar acero en columnas altas, pero cuesta más en cimientos. La elección es económica, no técnica. Las cargas horizontales como el viento, la acción sísmica y el oleaje de la grúa son resistidas por acción del marco . El viento en la pared lateral dobla la columna, el momento pasa a través del cartel hacia la viga y la conexión del vértice equilibra los momentos opuestos de las dos mitades de la viga. La curvatura es estable en su propio plano; La estabilidad perpendicular al marco proviene de los refuerzos del plano del techo, los rieles laterales y los tirantes. Componentees principales de un edificio con marco de portal Cada pórtico, desde un cobertizo agrícola de 12 m hasta una nave logística de 45 m, se ensambla con el mismo conjunto de piezas. Comprender lo que hace cada componente le indica dónde debe dirigirse la atención de ingeniería durante el diseño, la fabricación y la inspección del sitio. Principales componentes del pórtico y sus funciones estructurales. Component Función Detalle típico columnas Miembro vertical que soporta la viga y transfiere el momento a la base. Secciones UB o UC; altura 4 a 12 m vigas Miembro de techo inclinado que transporta cargas de correas a las columnas. Luz de 12 a 45 m; pendiente de 5 a 10 grados Anca de alero Sección profundizada en la unión columna-viga, resistiendo el momento flector máximo Profundidad aproximadamente de tramo/30 a tramo/40 Anca del ápice Sección profundizada en la cresta, zona de momento positivo. Más pequeño que el anca del alero; a menudo cortado del mismo plato correas Luz entre vigas que soportan las láminas del techo. secciones Z o C; distancia entre 1,2 y 2,5 m barandillas laterales Luz entre columnas, revestimiento de muros portantes. secciones Z o C; espaciamiento de 1,2 a 2,0 m Tirantes para moscas Restringir el ala de compresión interior de la viga. Secciones angulares cerca de líneas de correa Techo y arriostramiento vertical Transferir cargas de viento longitudinales a los cimientos. Ángulos diagonales o planos en los tramos finales. el alero anca Merece especial atención tanto durante el diseño como durante la fabricación. El momento flector máximo en un marco de pórtico ocurre exactamente en la unión columna-viga, y en ese lugar el ala inferior de la viga está comprimida. Un cartel correctamente proporcionado profundiza la sección precisamente donde la tensión es mayor, elevando el módulo de la sección y ahorrando acero en el resto del tramo. La mayoría de los problemas en pórticos ligeros comienzan en esta conexión, ya sea porque el cartel es demasiado corto o porque el ala comprimida no estaba restringida. Principales tipos de marcos de portal Los marcos de pórtico generalmente se dibujan como una sola inclinación, pero la familia incluye varias configuraciones, cada una seleccionada según la luz, el uso y las limitaciones del sitio. Pórtico de un vano - la elección clásica para luces de 12 a 30 m: cubierta a una pendiente, dos columnas, sin columnas internas, detalles muy sencillos y el menor coste de fabricación. Pórtico de varios vanos - varios marcos rígidos colocados uno al lado del otro, compartiendo columnas internas. Esta es la respuesta económica para placas de piso anchas donde es aceptable una línea de columnas internas. Marco de portal cónico - las secciones de columnas y las profundidades de las vigas se estrechan hacia el vértice, lo que ahorra peso en tramos largos y columnas altas a cambio de una fabricación más compleja. Marco de portal curvo - las vigas siguen un radio, dando una línea de techo arqueada distintiva para hangares, pabellones deportivos y edificios arquitectónicos. Marco de portal adosado - un marco de pendiente única fijado a una pared más alta o a un edificio existente, comúnmente utilizado para ampliaciones y pasillos cubiertos. Marco del portal del dosel - un marco menos profundo, a menudo de pendiente única, para muelles de carga, estaciones de combustible y estacionamientos cubiertos con cargas más livianas y detalles de base más simples. Marco de pórtico de celosía - un pórtico cuya viga o columna se sustituye por una cercha. Se utiliza cuando las luces superan aproximadamente los 40 m, o cuando se deben transportar cargas puntuales pesadas desde vías de grúa y equipos suspendidos. Para proyectos donde la luz va más allá del límite práctico de un marco de pórtico de sección laminada, o donde están involucradas cargas concentradas pesadas, un marco de celosía suele ser la mejor respuesta de ingeniería. Los puentes modulares de acero son el ejemplo más claro: la celosía triangular de la armadura maneja cargas concentradas de vehículos de manera eficiente manteniendo la profundidad estructural razonable. Claros típicos, espaciamiento entre bahías y proporciones el cost of a portal frame is strongly influenced by span and bay spacing. The following ranges are what design teams use for early cost planning; they are planning ranges, not design tables. Rangos de luz prácticos para los tipos habituales de construcción con pórtico Tipo de edificio Intervalo claro típico Altura típica del alero Almacén y logística 18 a 30 metros 6 a 8 metros Industria ligera 15 a 24 metros 5 a 8 metros Galpones agrícolas 12 a 24 metros 4 a 6 metros Pabellones deportivos y hangares. De 25 a 45 m, a menudo curvados o enrejados. 7 a 12 metros Venta al por menor y sala de exposición 12 a 20 metros 4 a 6 metros Como estimación inicial, la profundidad de las vigas suele estar en el rango de intervalo/40 a intervalo/55 para secciones laminadas, y la profundidad del alero es de aproximadamente intervalo/30 a intervalo/40 . La profundidad de la columna suele ser de un tercio a la mitad de la profundidad de la viga más el detalle de conexión. El espaciamiento de los tramos suele estar entre 5 y 8 m: los tramos más largos reducen el número de marcos, pero obligan a correas más grandes y columnas de viento más pesadas. Mantenga el mismo espacio entre módulos para todo el edificio, porque cambiarlo crea una fabricación adicional en los tramos de correas. Para facilitar el servicio, el límite práctico de deflexión vertical para vigas de techo frío es L/180 a L/240 , mientras que la deriva horizontal en los aleros suele limitarse a H/150 a H/300 . Los edificios de grúas son más estrictos, de L/300 a L/600, según la clase de grúa. Estos límites de deflexión controlan el tamaño de la sección con más frecuencia que la resistencia pura, especialmente en techos de luces largas donde el peso propio del acero representa una gran parte de la carga total. Consideraciones clave de diseño antes de que comience la fabricación Un proyecto de marco de pórtico generalmente se vuelve costoso o difícil durante las decisiones que se toman antes de que comience la fabricación de acero. Estas son las consideraciones que más importan. Combinaciones de carga. el design must consider dead load, imposed load, wind, snow, and where relevant crane and seismic actions, combined in the worst credible arrangement. On wide-span roofs, wind uplift often governs the design of purlins and base plates rather than downward load. Grado de acero y protección contra la corrosión. el usual structural grades are S235, S275, and S355. For exposed frames in coastal, chemical, or high-humidity environments, galvanizado en caliente es la solución práctica. Un revestimiento galvanizado protege el acero durante décadas y elimina la necesidad de repintar periódicamente. Refuerzo y estabilidad. el frame needs roof plan bracing in the end bays, vertical bracing between columns, fly braces to restrain the inner rafter flange, and enough robustness to handle a localised failure without collapse. Cimientos. Las zapatas, placas base, pernos de anclaje y vigas de unión deben diseñarse para las reacciones reales de la base. Una base fijada necesita una base modesta; una base fija necesita una más grande. Aumentar la fijación de la base para ahorrar acero rara vez ahorra el costo total del proyecto. el single most common practical mistake in portal frame construction is Olvidándose de sujetar la brida interior. del cabrio cerca del anca. Ese ala está comprimida en la región del alero, y sin una riostra o restricción similar, el miembro puede pandearse lateralmente antes de alcanzar su momento de diseño. La solución es barata; omitirlo no lo es. Si está evaluando miembros de acero para un puente o una estructura de gran luz, nuestro guía de vigas de acero para la construcción de puentes modulares Explica la selección de miembros, los límites de luz y la protección contra la corrosión en términos prácticos. Marco de portal o marco de celosía: ¿cuál gana? el question is not which system is better in general, but which one fits the span, the load pattern, and the budget. The table below compares the two approaches across the criteria that drive real project decisions. Comparación de marcos de pórtico y marcos de celosía para estructuras de acero típicas Criterio Marco del portal Marco de armadura Conexiones Juntas de alero resistentes a momentos Articulaciones triangulares en su mayoría fijadas Comportamiento del material primario Doblado en columnas y vigas. Tracción y compresión axial en miembros. Rango de alcance económico 12 a 45 metros 30 a 80 m o más Mejor tipo de carga Cargas uniformes en el techo Cargas puntuales, cargas móviles, luces largas. Costo de fabricación Bajo, porque las articulaciones son simples y repetitivas. Más alto, debido a muchos miembros y refuerzos. Velocidad de erección Rápido, con pocas piezas por doblado Más lento, con más piezas para alinear Un almacén normal de 18 a 30 m con techo ligero casi siempre debería ser un pórtico. Una nave cubierta de 50 m que soporta una grúa pesada, o el tablero de un puente de una carretera que transporta cargas de vehículos, casi siempre debería ser una armadura. La razón es la eficiencia del material: en una armadura, los miembros soportan cargas axialmente, por lo que trabaja toda la sección transversal, mientras que un miembro flexible tiene una gran parte de su material tensionado muy por debajo de su capacidad. Cuando el proyecto es un puente temporal, una ruta de acceso de gran luz o un cruce de carga pesada, un sistema modular tipo armadura brinda capacidad predecible y un despliegue rápido. El Puente Bailey galvanizado de gran luz y carga pesada es un ejemplo típico de una estructura de celosía construida para esa tarea exacta. Fabricante mayorista de puentes Bailey galvanizados de carga pesada tipo CB450 de gran envergadura Jiangsu Zhonghai Bridge Equipment Co., Ltd. es un fabricante de puentes Bailey galvanizados de carga pesada tipo CB450 de China y una fábrica OEM... Ver producto → Construcción y Montaje: Paso a Paso el erection sequence affects cost, programme, and site safety more than any other activity. A well-planned sequence follows these steps in order. Cimientos. Zapatas fundidas con jaulas de pernos de anclaje ajustadas a la geometría de la placa base. Verifique las posiciones de los pernos antes de que el concreto se endurezca. Montaje en tierra. Coloque las columnas, las vigas y las cartelas en el suelo y atornille las dos mitades de las vigas y las cartelas en un solo codo cuando sea posible. Montaje de columnas. Levante cada columna sobre los pernos de anclaje y sujétela con tirantes temporales antes de colocar la viga. Elevación del marco. Para un marco pequeño, se levanta y atornilla el codo completo. Para luces grandes, levante cada mitad de columna y viga por separado y realice la conexión del ápice en el aire. Apretando. Las uniones atornilladas de alta resistencia se aprietan secuencialmente desde el punto más rígido hacia afuera. Las uniones con deslizamiento crítico se marcan y controlan después del apriete. Acero secundario. Instale correas y rieles laterales, utilizándolos para alinear los marcos adyacentes antes de colocar el revestimiento. Vigorizante. Instale los refuerzos del plano del techo y los refuerzos verticales antes de soltar la grúa. La estructura no es estable hasta que estos estén completos. Revestimiento. Fije las láminas del techo, el aislamiento, los paneles de las paredes y los tapajuntas en una secuencia que mantenga el interior hermético lo antes posible. Durante los pasos 3 a 5, el apoyo temporal es fundamental. Un marco de pórtico se vuelve autoportante sólo después de que se haya doblado completamente por primera vez y se hayan colocado sus refuerzos. En proyectos en los que las luces del bastidor son largas o en los que la grúa debe liberarse rápidamente, la solución estándar es un soporte rígido temporal. el Soporte de construcción Super Bailey con capacidad de 900 toneladas utilizado en puentes y obras ferroviarias de gran luz es un ejemplo práctico de este tipo de estructuras de acero temporales. Venta al por mayor, tramo grande personalizado, carga Super Bailey, soporte de construcción M de 900 toneladas Jiangsu Zhonghai Bridge Equipment Co., Ltd. es un fabricante personalizado de soporte de construcción Super Bailey de carga de 900 toneladas de gran luz en China... Ver producto → El control de calidad en el sitio es principalmente visual: revise las protuberancias de los pernos, confirme que los refuerzos estén colocados en cada línea de correa cerca del cartel, verifique que el refuerzo esté tensado y nunca permita que se fije el revestimiento antes de que se cierre el refuerzo. Aplicaciones comunes de la construcción de marcos de portal el strength of a portal frame is clear, unobstructed space. That single advantage explains its spread across a wide range of building types. Almacenes y centros de distribución con disposiciones de estanterías que necesitan suelos sin columnas. Talleres de fabricación y fábricas donde grúas, prensas y líneas de montaje dictan la estructura del techo. Edificios agrícolas para ganado, maquinaria, almacenamiento de granos y áreas de alimentación cubiertas. Hangares de aviones y pabellones deportivos, donde la luz libre es el centro del edificio. Unidades comerciales, salas de exposición y edificios de servicios que deben construirse en semanas, no en meses. Marquesinas y muelles de carga adjuntos a edificios más grandes, a menudo construidos como marcos de cobertizos o marquesinas. Naves de procesos industriales con pasarelas para grúas e instalaciones pesadas sobre tejados. el same engineering principles, rigid connections, steel sections, and corrosion protection also apply outside buildings. Our sistemas modulares de estructura de acero Cubre estructuras de acceso a puentes, soportes de tuberías y plataformas temporales, extendiendo la lógica del marco del portal al trabajo de infraestructura. Fabricantes de estructuras de acero personalizadas, Fábrica de sistemas de estructuras de acero Como fabricantes de estructuras de acero de China y fábrica OEM de sistemas de estructuras de acero, Zhonghai Bridge Equipment Co., Ltd se especializa en productos personalizados y... Ver producto → En proyectos de puentes e infraestructura, los marcos tipo pórtico aparecen como estructuras de acceso temporal, pórticos de montaje y plataformas de construcción de puentes transversales. La trayectoria de carga y la lógica de estabilidad son idénticas a las de la estructura de un edificio, pero las cargas son más pesadas y las tolerancias más estrictas. Un conjunto bien planificado de aplicaciones de plataformas de construcción de puentes puede convertir una instalación riesgosa sobre el agua en una secuencia de elevación de rutina. Construcción del marco del portal: preguntas frecuentes ¿Cuál es la diferencia entre un marco de pórtico y una armadura? Un marco de pórtico utiliza uniones rígidas entre columnas y vigas para que el momento flector se transmita a través de la conexión. Una armadura utiliza miembros triangulados con conexiones articuladas y los miembros soportan principalmente fuerzas axiales. Los pórticos suelen ser más baratos hasta una luz de aproximadamente 40 m; las armaduras asumen el control en tramos más largos, cargas puntuales pesadas y aplicaciones de puentes. ¿Cuál es la luz máxima de un marco de pórtico de acero? Los pórticos de sección laminada rara vez superan los 45 a 50 m antes de que el peso de las vigas se vuelva excesivo. Más allá de ese rango, los diseñadores cambian a vigas de celosía, vigas celulares o una línea interna de columnas si el uso del edificio lo permite. El pórtico de acero de un solo vano máximo práctico en la práctica común es de unos 60 m utilizando una viga tipo armadura. ¿Son los marcos de pórtico más baratos que los marcos de armadura? Para luces inferiores a 30 m normalmente sí. Un marco de pórtico tiene menos piezas, menos soldaduras, conexiones más simples y un montaje más rápido. Por encima de 45 mo con cargas pesadas de grúa, la armadura a menudo se vuelve más barata porque sus miembros soportan la carga axialmente, lo que reduce significativamente el tamaño de los miembros y compensa el costo adicional de fabricación. ¿Qué significa una conexión de momento en un marco de portal? Una conexión de momento transfiere momentos de flexión, así como fuerzas axiales y cortantes. En un marco de pórtico, la conexión del alero es una conexión de momento, por lo que las cargas de las vigas se pueden transportar hasta la columna sin un refuerzo separado. Sin capacidad de momento en la articulación, el marco sería un mecanismo y necesitaría refuerzos diagonales para permanecer estable. ¿Cuánto dura un marco de pórtico de acero? Esto depende principalmente de la protección contra la corrosión, no del acero en sí. Un marco de pórtico bien detallado con galvanizado en caliente o un sistema de pintura duradero dura fácilmente 50 años o más en condiciones atmosféricas típicas. Por lo general, será necesario reemplazar el revestimiento del techo antes que el marco; La vida útil del marco se rige por el mantenimiento del revestimiento y el control de la condensación. ¿Se puede utilizar un marco de portal para un puente? Los pórticos estilo edificio a veces se utilizan para puentes cortos de estructura rígida, pero para la mayoría de los puentes es más práctico un sistema modular tipo armadura. Se obtiene un mejor uso del material, una estructura menos profunda y una capacidad predecible de los paneles prefabricados. La forma más común de construir rápidamente puentes de acero temporales o permanentes es con un sistema de armadura modular como un puente Bailey; el Guía de especificaciones y capacidad de carga del puente Bailey explica las clases de carga y configuraciones utilizadas en la práctica. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;line-height:2;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:2;}.article-section a{color:#1374b2;text-decoration:underline;font-weight:bold;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#1374B2;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#1374B2}.pc-cta{color:#1374B2!important}

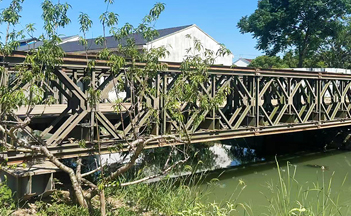

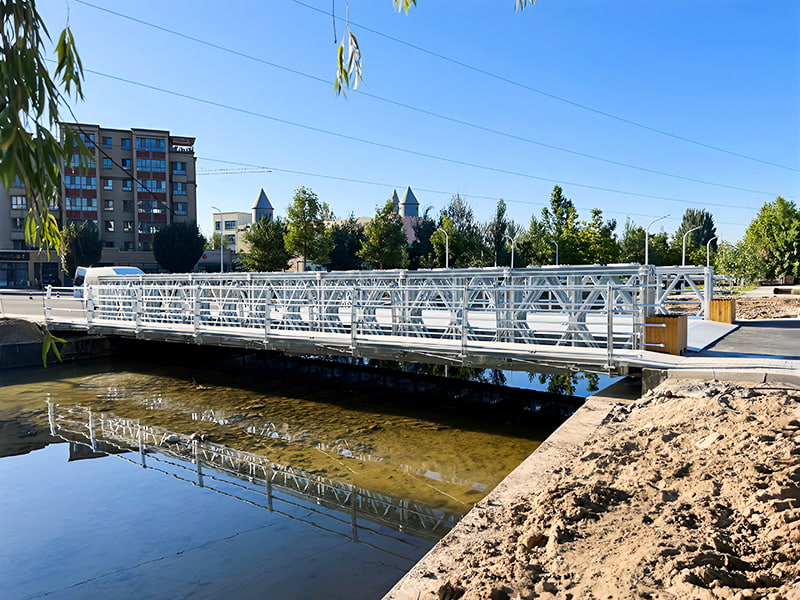

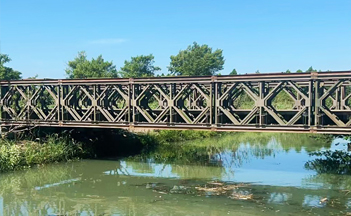

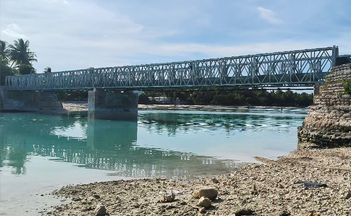

What A Bailey Truss Actually Is A bailey truss is a prefabricated steel panel bridge component built from triangulated upper and lower chords, vertical posts and diagonal braces, designed to be pinned together on site without cranes, welding or cast foundations. Each panel is 3.048 meters (10 feet) long and roughly 1.4 to 2.15 meters high depending on the manufacturer, and multiple panels combine side by side and story by story to form a girder strong enough to carry vehicle, rail or pedestrian traffic. The system was originally developed for military river crossings, but the same panel logic now underpins most modular steel bridges sold for rural roads, mining haul routes, disaster relief and temporary highway detours. The defining feature of a bailey truss is interchangeability. Every panel from a given series shares identical pin holes, so a contractor can extend a span, add a second row for extra width, or stack a second story for extra strength using the same stock of parts. That single design decision is why the bailey truss format has stayed in continuous use for more than eight decades while other temporary bridge concepts have come and gone. In practical terms, a bailey truss answers three questions a project team usually asks first: how fast can it go up, how much can it carry, and can it be reused somewhere else afterward. Because the panel is a standard building block rather than a custom fabrication, all three answers tend to be better than what a site-specific steel or concrete design can offer within the same timeline. Where The Bailey Truss Design Came From The panel bridge concept traces back to a wartime requirement for a crossing system that infantry could build under field conditions with basic tools and no heavy plant. The core idea, a repeating triangulated panel joined by a single pin type, solved two problems at once: it removed the need for on-site welding, and it let the same stock of parts be reused across dozens of different span lengths. What kept the format relevant long after its original purpose faded is the fact that panel logic scales in both directions. A single row of panels handles a footbridge; three rows stacked two stories high, chord reinforced, handles a loaded highway truck. Very few structural systems offer that range from one parts catalogue, which is why civil contractors, mining operators and disaster relief agencies still specify a bailey truss layout today rather than a bespoke steel girder. How the bailey truss role has broadened from its original single-purpose use. Era Primary Use Original design intent Rapid field river crossings, hand assembled with no cranes Post-conflict reconstruction Replacing damaged civilian road and rail crossings Current commercial use Rural access, mining haul roads, disaster response, highway detours, pedestrian and utility crossings Core Components Inside A Bailey Truss Panel A finished bailey truss bridge is a stack of a small number of repeating parts. Understanding what each piece does makes it much easier to read a supplier's parts list or a site erection drawing. Primary structural components found in a standard bailey truss panel assembly. Component Function Typical Material Panel chord Carries the main tension and compression forces along the span Double channel steel Vertical post Transfers deck load into the chords and keeps the panel square 8 gauge I beam section Diagonal brace Completes the triangulated pattern that gives the panel its rigidity Rolled steel section Panel pin Joins adjacent panels at the male and female lugs Forged alloy steel, roughly 3 kilograms each Transom Spans between the two truss lines and carries the deck Rolled steel beam Sway brace and rakers Resist lateral wind and vibration loads, prevent side sway Steel tie rods Chess and stringers Form the running deck surface for vehicles or foot traffic Timber or steel chequer plate Bearing and end post Transfers the full truss reaction into the abutment Cast or fabricated steel On the lower chord of every panel, four beam seating plates hold the transom in position, and two oval holes at the end of the channel accept the sway brace connection. Because the same pin size and hole spacing repeats across the entire panel, a crew can disassemble a bailey truss bridge and rebuild it in a completely different span length using the same inventory, which is the main reason rental fleets are built around this format. Why Triangulation Makes The Truss Work The strength of a bailey truss does not come from any single heavy member, it comes from geometry. A triangle is the only polygon that cannot change shape without changing the length of one of its sides, so once the diagonal braces, verticals and chords are pinned into triangles, the panel resists bending without needing a solid steel plate web. This has two practical consequences that matter for anyone specifying a project: Load is shared across every member in the panel rather than concentrated in one point, which is why a bailey truss can flex slightly under a moving vehicle without local failure Because the panel is open lattice rather than a solid plate girder, it uses far less steel per meter of span than a solid beam of equivalent strength, which keeps individual panel weight low enough for manual handling Engineers describe this efficiency using a strength-to-weight ratio, and it is the reason a 300 kilogram panel can, when combined with others in the right configuration, support vehicles weighing many tons. Standard Panel Dimensions And Weight Ranges Panel geometry is one of the few things that has stayed almost unchanged across manufacturers since the original British design, which is why parts from different eras and different factories are often still compatible. Reinforced chord panels and double story panels only change the load path, not the base envelope. Common bailey truss panel dimensions referenced across current manufacturer datasheets. Parameter Typical Value Panel length 3.048 m (10 ft), pin hole to pin hole Panel height 1.45 m to 2.15 m depending on series Panel weight 270 kg to 349 kg Standard roadway width 3.27 m single lane, 4.25 m wide lane Panel pin weight Approximately 3 kg per pin Practical clear span 6 m to over 90 m with intermediate piers for longer runs Because every panel weighs under 350 kilograms, a crew of four to six people can lift and pin a panel by hand, which is exactly what made the format practical for sites where mobile cranes cannot reach. Heavier deck and transom pieces are usually rolled into place on temporary rollers rather than carried. Configuration Types: Matching The Truss To The Load The single biggest advantage of a bailey truss system is that load capacity is a building block problem rather than a redesign problem. Instead of engineering a new bridge for every span and axle load, the same panel is repeated in different row and story combinations. Single-Single (SS): one row of panels, one story tall, used for light pedestrian or farm access crossings Double-Single (DS): two rows of panels side by side for a moderate increase in bending capacity Triple-Single (TS): three rows side by side, common on medium span highway crossings Double-Double (DD) and Triple-Double (TD): two-story stacking added to double or triple row configurations for longer spans under heavier axle loads Reinforced variants (SSR, DSR, TSR): a chord reinforcement member bolted along the top and bottom chord to raise capacity without adding a full extra row General relationship between configuration and typical use case; site-specific engineering always governs the final choice. Configuration Rows x Stories Typical Fit SS 1 x 1 Footbridges, farm and light utility crossings DS 2 x 1 Light vehicle rural roads TS 3 x 1 Medium span single lane highway sections DD 2 x 2 Longer spans with moderate heavy vehicle traffic TD 3 x 2 Long span, full highway load, mining haul routes Choosing between these configurations comes down to two numbers: the clear span the site needs and the design vehicle or rail load the bridge must carry. As a general pattern, doubling the number of truss rows roughly doubles bending capacity, while adding a second story primarily helps with longer spans where deflection, not raw strength, becomes the limiting factor. Load Capacity And Span Planning Most bailey truss bridges built today are designed around standard highway load models such as HS-20, HL-93 or comparable heavy vehicle load cases, and configuration selection is what lets one panel type cover such a wide range of outcomes. A single-single configuration is generally suited to spans up to around 30 meters carrying light traffic, while a chord reinforced double-double or triple-double layout can push usable spans well beyond 60 meters while still carrying full highway loading. Reported load ranges across current suppliers commonly fall between 30 and 70 tons depending on configuration, span and story count, according to manufacturer product literature. Two practical rules consistently show up in project planning documents: Longer spans push a project toward more rows or an added story before they push it toward a different bridge system entirely Extremely heavy or oversized vehicles are usually handled by adding chord reinforcement and extra panels rather than by changing the bridge type For multi span crossings, intermediate piers are simply added at panel-length intervals, which means a bailey truss layout can, in principle, be extended indefinitely as long as pier spacing and soil conditions allow it. Planning teams typically confirm three inputs before finalizing a configuration: the design vehicle weight and axle spacing, the clear span demanded by the crossing, and the ground bearing capacity available for abutments or intermediate piers. Deflection, Camber And Site Engineering Notes Two engineering details separate a well-planned bailey truss project from a poorly planned one: deflection control and pre-camber. As span length increases, a truss under moving load deflects more even if it is technically strong enough to carry the weight, and excessive deflection creates a rough ride and long-term fatigue at the pin connections. To offset this, longer spans are typically built with a small upward pre-camber, meaning the unloaded truss sits slightly higher in the middle than at the ends, so that under full traffic load it settles to a level, comfortable profile rather than sagging visibly. Site teams also check three supporting details before opening a crossing: Bearing pad condition and levelness at both abutments Correct pin insertion direction and full engagement at every panel joint Sway bracing torque, since loose lateral bracing is the most common cause of vibration complaints on a new installation Steel Grade And Corrosion Protection Chords and posts are typically rolled from high-tensile low-alloy steel, with panel pins forged from alloy steel such as 30CrMnTi for wear resistance at the connection points. Because a bailey truss is expected to sit outdoors, often near water, corrosion protection is not an afterthought, it is part of the base specification. Two coating approaches dominate current production. Hot-dip galvanizing corrodes at roughly one thirtieth the rate of bare steel in the same environment and is widely documented as delivering multiple decades of maintenance-free service life on outdoor steel structures. The alternative is an inorganic zinc-rich primer system, which gives strong protection at lower shipping weight but generally needs a repaint cycle sooner than a full hot-dip coating. Pins and smaller fasteners are almost always galvanized separately, since their small cross section makes them the fastest part of the assembly to corrode if left uncoated. For coastal, marine or heavy de-icing salt environments, project specifications increasingly call for a duplex system, meaning a galvanized base layer topped with a compatible paint coat, since salt exposure accelerates zinc consumption noticeably faster than a typical inland site. Coating options commonly specified for bailey truss steel components. Coating Best Suited Environment Relative Service Life Hot-dip galvanizing General outdoor, inland and moderate humidity Long, often decades before first maintenance Zinc-rich primer paint Lighter duty, cost-sensitive projects Moderate, repaint cycle required sooner Duplex (galvanize plus paint) Coastal, marine, heavy salt exposure Longest, combines both protection mechanisms How A Bailey Truss Bridge Goes Up On Site The launching sequence is the other reason this system remains popular for emergency and remote-site work: it does not depend on heavy cranes reaching the crossing point. Survey the crossing and confirm clear span, bank height difference and soil bearing capacity at both sides Prepare and level abutments or bearing pads on both banks, checking that they are square to the intended centerline Assemble the first panels on rollers on the near bank, pinning chords, posts and diagonals into a complete truss section Add transoms and sway bracing as each new panel is pinned in, keeping the growing structure laterally stable Launch the assembled truss nose forward across the gap using rollers or a launching nose, adding panels from the near bank as the front end advances Once the leading end reaches the far bearing, lower the completed span onto both abutments and remove the rollers Install decking, chequer plate or timber chess, then check pin torque and bracing before opening the crossing to traffic Carry out a final walk-through inspection covering bearings, pins, bracing and deck fasteners before signing off the crossing for use Because every panel is under 350 kilograms and every connection is a pin rather than a weld, a trained crew can erect a moderate span bailey truss bridge in a matter of days using hand tools and a small support crane for the deck components, rather than the weeks typically needed for a cast concrete crossing. Service Life And Ongoing Maintenance Although the bailey truss format was originally built for temporary military use, properly maintained installations routinely stay in service for several decades, including on public roads carrying regular traffic. Field studies on hot-dip galvanized steel bridge components have recorded structures remaining largely maintenance-free for 50 years or more in typical inland environments. A simple recurring inspection routine for an in-service bailey truss bridge. Check Frequency What To Look For Pin and bolt tightness After first season, then annually Play or movement at panel joints Coating condition Annually Scratches, bare metal or rust bleed Drainage paths Seasonally Standing water against the lower chord Deck fasteners Annually Loose chequer plate or worn timber chess None of these tasks require specialized certification bodies or heavy equipment, which keeps lifecycle cost low compared with a permanent structure of similar span. Lifecycle Cost And Economics Compared To Fixed Structures The economics of a bailey truss project rarely come down to steel tonnage alone. Three factors usually decide whether a panel bridge or a fixed structure makes more sense for a given crossing: Timeline: a panel bridge can typically be designed, delivered and erected far faster than a poured foundation and steel or concrete girder structure Reusability: panels can be recovered and redeployed at a different site once a project or emergency need ends, which a fixed structure cannot offer Site access: locations without room for large plant or crane access favor a system that erects with hand tools and small support equipment For crossings that are genuinely permanent and centrally located, a fixed structure often wins on long-run maintenance simplicity. For anything temporary, remote, or subject to changing traffic patterns, the ability to relocate a bailey truss later is frequently the deciding factor rather than upfront material cost. Where Bailey Truss Bridges Get Used Today The application list has grown far beyond the system's original military role. Common current uses include: Rural and forestry road crossings where a permanent structure is not yet justified Mining and quarry haul routes needing high load capacity with the option to relocate the bridge later Disaster response and flood recovery, replacing washed-out crossings within days Detour bridges while a permanent highway structure is being rebuilt nearby Pedestrian and utility crossings, gantry supports and temporary trestles on active construction sites Pipeline and cable crossings where panels double as a support trestle rather than a roadway This range of use cases is exactly why panel stock, rather than a single fixed bridge design, has become the standard way suppliers think about the bailey truss product line: the same inventory serves a farm track one month and a highway detour the next. Frequently Asked Questions What is the difference between a bailey truss and a bailey bridge? The truss is the triangulated panel structure that carries load; the complete bailey bridge also includes the deck, transoms, bracing and abutment connections built from that truss. How long can a bailey truss span without a support pier? Single span layouts commonly reach 30 to 60 meters depending on configuration, with chord reinforced double or triple row layouts able to exceed that range before an intermediate pier becomes necessary. Can a bailey truss bridge carry heavy trucks? Yes. Adding rows, an extra story or chord reinforcement raises capacity, and configurations rated for standard highway load models such as HS-20 or HL-93 are common in current manufacturer specifications. Are bailey truss panels interchangeable between suppliers? Panels built to the same standard pin spacing and hole pattern, such as the widely used 321-type geometry, are generally interchangeable, which is why many rental fleets mix stock from different production runs. How long does a bailey truss bridge last? With hot-dip galvanized components and basic upkeep, several decades of service is realistic, and some installations have been documented remaining largely maintenance-free for over 50 years. Does a bailey truss bridge need a foundation? It needs level, stable bearing points on each bank rather than a full foundation, which is a major reason it can be deployed much faster than a cast-in-place structure. Can a bailey truss bridge be taken down and reused elsewhere? Yes, this is one of the format's core advantages. Panels are pinned rather than welded, so a complete truss can be disassembled and re-erected at a different span length or location using the same stock. What causes vibration or bounce on a newly built bailey truss bridge? Loose sway bracing or pin connections are the most common cause. Retorquing bracing and confirming full pin engagement usually resolves noticeable movement. Is a bailey truss suitable for railway crossings as well as roads? Panel bridges have been used for provisional rail crossings, though the configuration, decking and bearing details differ from a roadway installation and are engineered separately for rail loading. How many people are needed to erect a bailey truss span? A typical crew of six to ten people can erect a moderate span using hand tools, since individual panels weigh under 350 kilograms and connections are pinned rather than welded. .bt-sec { margin-bottom: 40px; } .bt-sec h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; line-height: 1.3; color: #1374b2; } .bt-sec h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px; line-height: 1.6; } .bt-sec p { font-size: 16px; margin-bottom: 15px; text-align: left; line-height: 2; } .bt-sec ul, .bt-sec ol { margin-bottom: 15px; } .bt-sec li { font-size: 16px; margin-bottom: 5px; line-height: 2; } .bt-sec table tbody tr:nth-child(even) { background-color: #f4f9fc; } .bt-sec-intro { padding: 22px; background: linear-gradient(135deg, #eaf4fa 0%, #ffffff 100%); border-left: 5px solid #1374b2; border-radius: 4px; } .bt-sec-intro h2 { color: #0d5a8a; } .bt-sec-history { padding: 20px; border: 1px dashed #94c3dc; border-radius: 4px; } .bt-sec-history h2 { border-bottom: 2px solid #1374b2; padding-bottom: 8px; display: inline-block; } .bt-sec-components h2 { position: relative; padding-left: 14px; border-left: 6px solid #1374b2; } .bt-sec-engineering { background-color: #14314a; padding: 22px; border-radius: 6px; } .bt-sec-engineering h2 { color: #ffffff; } .bt-sec-engineering p { color: #eaf4fa; } .bt-sec-engineering li { color: #dceefa; } .bt-sec-specs { padding: 20px; background-color: #f4f9fc; border: 1px solid #cfe6f2; border-radius: 4px; } .bt-sec-config h2 { display: inline-block; border-bottom: 3px solid #1374b2; padding-bottom: 6px; } .bt-sec-config li { padding-left: 4px; } .bt-sec-load { padding-left: 18px; border-left: 4px solid #1374b2; } .bt-sec-deflection { padding: 20px; background-color: #fbfdff; border-top: 3px solid #1374b2; border-bottom: 3px solid #1374b2; } .bt-sec-materials { background-color: #f7fbfd; padding: 22px; border-radius: 6px; box-shadow: 0 1px 3px rgba(19,116,178,0.15); } .bt-sec-install h2 { color: #0d5a8a; } .bt-sec-install { counter-reset: bt-step; } .bt-sec-install ol { list-style: none; } .bt-sec-install ol li { position: relative; padding-left: 34px; font-size: 16px; } .bt-sec-install ol li::before { counter-increment: bt-step; content: counter(bt-step); position: absolute; left: 0; top: 0; width: 22px; height: 22px; line-height: 22px; text-align: center; background-color: #1374b2; color: #ffffff; border-radius: 50%; font-size: 13px; font-weight: bold; } .bt-sec-maintenance { border-top: 1px solid #cfe6f2; border-bottom: 1px solid #cfe6f2; padding: 22px 0; } .bt-sec-economics { padding: 20px; background-color: #eaf4fa; border-radius: 4px; } .bt-sec-applications li { color: #14314a; } .bt-sec-faq { padding: 20px; background-color: #f7fbfd; border-radius: 6px; } .bt-sec-faq h2 { margin-bottom: 20px; } .bt-sec-faq h3 { color: #1374b2; padding-top: 10px; border-top: 1px solid #d9ecf5; } .bt-sec-faq h3:first-of-type { border-top: none; padding-top: 0; } @media (max-width: 600px) { .bt-sec { margin-bottom: 28px; } .bt-sec h2 { font-size: 20px; } .bt-sec-intro, .bt-sec-specs, .bt-sec-materials, .bt-sec-history, .bt-sec-deflection, .bt-sec-engineering, .bt-sec-economics, .bt-sec-faq { padding: 14px; } table { font-size: 14px; } th, td { padding: 5px !important; } }

Estructura de acero Edificios: la respuesta directa Un edificio con estructura de acero es un sistema de construcción en el que el marco de carga principal, las columnas, las vigas, las armaduras y los refuerzos se fabrican con acero estructural en lugar de hormigón armado, madera o mampostería. Este marco soporta toda la carga muerta, carga viva, carga de viento y carga sísmica del edificio, mientras que las paredes, el techo y el aislamiento actúan como materiales envolventes no portantes unidos al esqueleto de acero. Los edificios con estructura de acero se eligen con mayor frecuencia cuando un proyecto necesita una luz amplia y libre, un cronograma de montaje rápido, una base más liviana y una durabilidad a largo plazo bajo ciclos de carga repetidos. Los formatos más habituales son los de una sola planta. estructuras de acero del marco del pórtico , edificios de varios pisos con estructura de acero, edificios con armadura de acero para salas de gran luz y edificios modulares de acero ensamblados a partir de naves prefabricadas. Los tramos libres típicos varían desde 18 metros a 60 metros sin columnas interiores, y las alturas de los aleros suelen oscilar entre 4,5 metros y 12 metros, según el uso previsto, como almacén, taller, hangar de aviones, gimnasio o edificio agrícola. En comparación con la construcción de hormigón moldeado in situ, un edificio con estructura de acero normalmente reduce el período total de construcción en 30 por ciento a 50 por ciento , porque las columnas, vigas y correas del techo se fabrican en una fábrica y se atornillan en el sitio en lugar de verterse y curarse. La demanda de edificios con estructura de acero ha crecido de manera constante en los sectores de logística, manufactura y agricultura, impulsada en gran medida por la necesidad de instalaciones que puedan construirse rápidamente, ajustarse en tamaño más adelante y reubicarse o revenderse a medida que el negocio cambia de forma. Esta guía cubre componentes estructurales, tipos de edificios, calidades de acero, consideraciones eólicas y sísmicas, factores de costos, protección contra la corrosión, aislamiento, perfiles de revestimiento, puertas y ventilación, cimientos, secuencia de ensamblaje, control de calidad, seguridad del sitio, aplicaciones industriales, reciclabilidad, errores comunes en los pedidos, mantenimiento a largo plazo y una sección detallada de preguntas frecuentes. ¿Qué hace que un edificio con estructura de acero sea diferente? La diferencia definitoria entre un edificio con estructura de acero y un edificio convencional de hormigón o mampostería es la forma en que las cargas viajan a través del marco. En una estructura de acero, las fuerzas se concentran en miembros delgados conectados en uniones discretas, columnas, vigas, correas y varillas de arriostramiento, en lugar de distribuirse a través de una masa continua de concreto. Esto permite lograr la misma capacidad de carga con mucho menos peso propio. Ventaja de peso-fuerza El acero estructural tiene una relación resistencia-peso mucho mayor que el hormigón armado de capacidad de carga comparable. Un edificio con estructura de pórtico de acero de una luz determinada normalmente pesa 60 por ciento a 70 por ciento menos que un marco de hormigón armado equivalente, lo que reduce directamente el tamaño de los cimientos, el costo de los cimientos y la carga transmitida al suelo. Esto es más importante en sitios con capacidad de carga de suelo débil o variable, donde una estructura más liviana permite el uso de zapatas aisladas simples en lugar de pilotes profundos. Precisión dimensional Los miembros de acero se cortan, perforan y sueldan en un entorno de fábrica controlado utilizando equipos de corte por plasma o láser CNC, manteniendo tolerancias dentro de unos pocos milímetros en un miembro de varios metros de largo. Esta precisión significa que las conexiones atornilladas del sitio se alinean correctamente la primera vez, lo que reduce el retrabajo que es común con los encofrados de concreto moldeados in situ, donde la variación dimensional depende en gran medida de la calidad del encofrado y la técnica de vertido. Velocidad de fabricación en comparación con el hormigón moldeado Debido a que las piezas de acero se producen fuera del sitio mientras se realizan los trabajos de cimentación en paralelo, el cronograma general del proyecto se reduce significativamente. Una estructura de concreto debe esperar la instalación del encofrado, la colocación del refuerzo, el vertido del concreto y un período de curado antes de que pueda continuar con el siguiente piso o bahía, mientras que una estructura de acero puede entregarse y erigirse tan pronto como se coloquen los pernos de anclaje y el concreto de los cimientos alcance la resistencia adecuada. Flexibilidad de diseño para cambios de uso futuros Debido a que las conexiones de acero se atornillan en lugar de fundirse monolíticamente, los diseños internos pueden modificarse más adelante con muchas menos interrupciones. A menudo se pueden agregar pisos de entrepiso, bahías adicionales, nuevas aberturas de puertas o vigas de pista de grúa a un edificio de estructura de acero existente con refuerzo específico, algo que es mucho más disruptivo y costoso de lograr dentro de una estructura sólida de concreto. Tipos comunes de edificios con estructura de acero Los edificios con estructura de acero se dividen en un pequeño número de sistemas estructurales bien establecidos, cada uno de ellos adecuado para una luz, altura y perfil de carga diferentes. Elegir el tipo correcto con antelación evita un rediseño costoso más adelante en el proyecto. Estructuras de acero con marco de portal — edificios de una sola planta que utilizan vigas inclinadas o de poca pendiente atornilladas a columnas, más comunes para almacenes, fábricas y cobertizos comerciales. Edificios de armadura de acero — miembros de cuerda superior e inferior triangulados que abarcan amplias distancias con un mínimo de material, típicos de gimnasios, salas de exposiciones y hangares de aviones. Edificios con estructura de acero de varios pisos. — rejillas de vigas y columnas con piso compuesto, utilizadas para oficinas, estructuras de estacionamiento y desarrollos de uso mixto. Estructuras de marco espacial — sistemas de celosía tridimensionales que distribuyen la carga en múltiples direcciones, elegidos para luces sin columnas de más de 40 metros, como los techos de los estadios. Edificios modulares de acero — bahías o contenedores preensamblados conectados en el sitio, favorecidos para instalaciones temporales, oficinas en el sitio y edificios que requieren una reubicación rápida. Edificios de acero prediseñados — sistemas totalmente optimizados donde las columnas, vigas, correas y revestimientos se diseñan juntos como un solo paquete en lugar de ensamblarse a partir de componentes obtenidos por separado, lo que reduce tanto el uso de materiales como el tiempo de diseño. Diseño de marco de momento versus marco arriostrado Dentro de estos tipos de edificios, el sistema de resistencia a cargas laterales suele ser un marco de momento, donde las conexiones de columna a viga son lo suficientemente rígidas para resistir la flexión sin arriostramiento diagonal, o un marco arriostrado, donde varillas diagonales o miembros en ángulo soportan cargas laterales mientras que las uniones viga-columna siguen siendo más simples. Los marcos momentáneos mantienen las líneas de las paredes libres de refuerzos visibles, lo que se adapta a los edificios que necesitan grandes aberturas de puertas a lo largo de cada pared, mientras que los marcos reforzados son generalmente más económicos cuando algunas paredes pueden acomodar miembros diagonales visibles. Rangos típicos de luz y altura por tipo de edificio con estructura de acero Tipo de edificio Intervalo claro típico Altura típica del alero marco del portal 18m - 40m 4,5 m - 9 m estructura de armadura 30m - 60m 8m - 15m Marco de varios pisos 6m - 12m por bahía 3m - 4m por piso marco espacial 40m - 120m 10m - 25m edificio modular 3m - 12m 2,4 m - 3,6 m Grados de acero y especificaciones de materiales El grado de acero especificado para los miembros primarios y secundarios de un edificio determina directamente cuánto material se necesita para soportar una carga determinada, y los compradores que entienden la terminología básica de grado pueden comparar cotizaciones con mucha más precisión. Grados comunes de acero estructural Los miembros del marco primario se especifican comúnmente en grados con un límite elástico mínimo alrededor 235 MPa a 355 MPa , a menudo etiquetado como Q235, Q355, S235 o S355 según el estándar regional en uso. Los grados de límite elástico más altos permiten utilizar placas más delgadas para la misma carga, lo que reduce el tonelaje general, aunque las placas más delgadas pueden ser más sensibles al pandeo local y generalmente requieren detalles más cuidadosos del refuerzo. Espesor de la placa y peso de la sección El espesor de la placa del ala de columnas y vigas para marcos de pórticos típicos de una sola planta comúnmente varía desde 6 milímetros a 20 milímetros , con placa de alma ligeramente más delgada que la placa de ala en secciones soldadas cónicas. Las correas y vigas generalmente se forman a partir de láminas de acero de entre 1,5 milímetros y 3 milímetros de espesor, ya que sus demandas de luz y carga son mucho menores que las de los miembros primarios. Miembros primarios soldados versus laminados en caliente Las columnas y vigas primarias se producen como secciones estándar laminadas en caliente o como secciones armadas soldadas cortadas de una placa plana y unidas mediante soldadura automática por arco sumergido. Las secciones cónicas soldadas permiten al fabricante hacer coincidir la profundidad del miembro con el momento de flexión en cada punto a lo largo del marco, lo que a menudo ahorra material en comparación con una sección laminada en caliente de profundidad constante, que es una de las razones por las que los marcos soldados cónicos dominan el mercado de construcción de portales de tramo medio. Componentes estructurales explicados Cada edificio con estructura de acero, independientemente del tipo, se construye a partir de un conjunto repetido de miembros. Comprender qué hace cada componente ayuda a los compradores a leer un dibujo estructural y comparar cotizaciones de diferentes fabricantes en igualdad de condiciones. Marco primario: columnas y vigas Las columnas transfieren cargas verticales desde el techo hasta los cimientos, mientras que las vigas, a veces llamadas vigas, se extienden horizontalmente o en una pendiente entre las columnas para soportar las cargas del techo. Los miembros primarios suelen ser secciones en H laminadas en caliente o secciones en I cónicas soldadas, y se utilizan secciones cónicas para coincidir con el diagrama de momento flector y ahorrar peso del acero en los extremos de baja tensión del miembro. Miembros secundarios: correas y cerchas Las correas corren a lo largo de la pendiente del techo entre las vigas para soportar las láminas del techo, y las vigas corren a lo largo de las paredes entre las columnas para soportar el revestimiento de las paredes. Por lo general, se trata de secciones en C o en Z conformadas en frío, elegidas porque su forma se puede anidar para un transporte eficiente y porque son más livianas que las secciones laminadas en caliente y al mismo tiempo cumplen con las demandas de carga más bajas de la estructura secundaria. Sistemas de refuerzo Las varillas de arriostramiento, los arriostramientos en ángulo o los arriostramientos de portal resisten las fuerzas laterales del viento y la actividad sísmica que el marco principal por sí solo no puede soportar en la dirección a lo largo de la longitud del edificio. Sin un refuerzo adecuado, un edificio con estructura de acero puede torcerse lateralmente bajo la carga del viento, incluso aunque los propios marcos del pórtico permanezcan estables en la dirección de la sección transversal. Placas base y conexiones de pernos de anclaje Las placas de base son placas de acero gruesas soldadas a la parte inferior de cada columna y atornilladas a los cimientos mediante pernos de anclaje incrustados en el concreto. La placa base distribuye la carga concentrada de la columna sobre un área de cimentación más grande y, en diseños de marcos de momento, debe dimensionarse y atornillarse para resistir un momento de flexión así como una carga vertical, no solo una simple reacción vertical. Vigas de grúa y sistemas de pista Los edificios que necesitan manipulación de materiales elevados incluyen vigas de grúa, también llamadas vigas de pista de grúa, montadas sobre soportes unidos a las columnas principales. La carga de la grúa introduce tensiones repetidas de tipo fatiga en el marco que son diferentes de la carga estática del viento o la nieve, por lo que las columnas que sostienen las grúas suelen ser más pesadas y utilizan refuerzo adicional en comparación con las columnas en un edificio sin grúa del mismo tramo. Consideraciones de diseño sísmico y carga de viento Debido a que los edificios con estructura de acero son más livianos que sus equivalentes de concreto y a menudo cuentan con techos grandes y claros, la carga del viento y el comportamiento sísmico requieren una atención cuidadosa durante la etapa de diseño en lugar de ser tratados como una ocurrencia tardía. Levantamiento del viento en techos de luces anchas Los techos anchos y de poca pendiente generan una succión ascendente significativa en el lado de sotavento y en las esquinas del techo durante eventos de vientos fuertes, que pueden exceder la fuerza hacia abajo del propio peso del techo. Las conexiones entre correas y vigas y los sujetadores de láminas de techo en estas zonas generalmente se especifican con un espaciamiento más cercano que el campo general del techo para resistir esta presión de elevación localizada. Respuesta sísmica de estructuras de acero El acero es un material dúctil, lo que significa que puede deformarse notablemente antes de fracturarse, lo que permite que una estructura de acero bien detallada absorba la energía sísmica mediante una fluencia controlada en lugar de una falla repentina y frágil. Esta ductilidad es una de las razones por las que los edificios con estructura de acero se prefieren con frecuencia en regiones con actividad sísmica significativa, siempre que los detalles de la conexión estén diseñados para permitir que la fluencia ocurra en una ubicación predecible y controlada en lugar de en un grupo de soldadura o pernos que podría fallar repentinamente. Interacción entre la carga de nieve y la inclinación del techo La inclinación del techo afecta directamente la cantidad de nieve que se acumula antes de deslizarse, por lo que los edificios en regiones con mucha nieve suelen utilizar una pendiente más pronunciada o un espaciado de correas más pesado que los edificios en climas templados con una luz idéntica. Ignorar los datos regionales de carga de nieve durante el diseño es uno de los errores más comunes y costosos en la adquisición de estructuras de acero, ya que adaptar un techo para una carga de nieve subestimada después de la construcción es mucho más costoso que especificarlo correctamente desde el principio. Estructura de acero frente a construcción de hormigón tradicional La elección entre un edificio con estructura de acero y un edificio de hormigón armado generalmente se reduce a los requisitos de luz, el cronograma de construcción, las condiciones del suelo del sitio y la flexibilidad a largo plazo para la expansión o reconfiguración. Comparación general de edificios con estructura de acero frente a construcciones de hormigón armado. factores Estructura de acero Hormigón Armado Velocidad de construcción Rápido, atornillado in situ Más lento, requiere curado Espacio libre máximo Hasta 60 m o más Normalmente menos de 20 m Peso estructural Base más ligera y pequeña Base más pesada y más grande Expansión futura Ampliación de bahía sencilla Difícil, requiere demolición. Clasificación de resistencia al fuego Requiere protección contra incendios adicional inherentemente superior Eficiencia de carga de peso Alta relación resistencia-peso Menor relación fuerza-peso Rendimiento acústico Necesita revestimiento acústico adicional Amortiguación de masa naturalmente mayor Cuando la construcción de hormigón sigue ganando El hormigón sigue siendo la opción más sólida para sótanos, estructuras de retención de agua, núcleos de rascacielos que requieren resistencia inherente al fuego sin protección contra incendios adicional y edificios donde se desea la masa en sí para aislamiento acústico o amortiguación de vibraciones, como ciertos laboratorios o instalaciones de fabricación de precisión. Factores de costo y precio por metro cuadrado El costo de construcción de estructuras de acero depende principalmente del tonelaje de acero, el grado del revestimiento de techos y paredes, el espesor del aislamiento, los requisitos de carga de la grúa y la accesibilidad del sitio. Como rango de planificación general, un almacén con estructura de pórtico de una sola planta sin acabados interiores normalmente se encuentra entre 45 USD y 120 USD por metro cuadrado para el marco de acero y el paquete de revestimiento básico, antes de agregar cimientos, puertas, trabajos eléctricos y acabados interiores. Los edificios con un diseño de carga de nieve más pesada, pórticos de grúa o revestimiento de paneles sándwich aislados se mueven hacia el extremo superior de ese rango o más allá de él. Tonelaje de acero por metro cuadrado Un almacén de estructura de pórtico sencillo con una luz de 24 metros y carga moderada suele utilizar 15 kilogramos a 25 kilogramos de acero por metro cuadrado de superficie cubierta. Luces más amplias, mayores capacidades de grúa o zonas con viento y nieve más intensos aumentan esta cifra, a veces hasta 35 kilogramos por metro cuadrado o más, porque las secciones de vigas y columnas deben crecer para resistir momentos de flexión mayores. Costo compartido de revestimiento y aislamiento El revestimiento de techos y paredes, el aislamiento, los canalones y los tapajuntas suelen representar 30 por ciento a 40 por ciento del coste total del edificio entregado, aproximadamente comparable al propio marco de acero. Elegir láminas de una sola capa con una manta aislante separada es más barato desde el principio que los paneles sándwich aislados, pero los paneles sándwich reducen el tiempo de mano de obra en el sitio y generalmente funcionan mejor en términos de eficiencia térmica a largo plazo. Variación de costos regionales El costo de construcción de estructuras de acero por metro cuadrado varía considerablemente entre regiones debido a las diferencias en el precio del acero en bruto, las tarifas de mano de obra, la distancia de envío desde la planta de fabricación y los requisitos locales de carga de viento o nieve. Los proyectos costeros que requieren mayores especificaciones de protección contra la corrosión, o sitios remotos del interior con altos costos de transporte, generalmente se ubican por encima del precio promedio nacional, incluso cuando el diseño del edificio en sí es estándar. Costos ocultos que los compradores suelen pasar por alto Los elementos que comúnmente se omiten en una cotización inicial solo para marcos incluyen nivelación y compactación del sitio, refuerzo de cimientos y concreto, puertas para el personal y puertas enrollables, canalones y bajantes, paneles de iluminación de techo translúcidos y montaje eléctrico. Los compradores que solicitan una cotización detallada que cubra estos elementos del alcance evitan sorpresas presupuestarias más adelante en el proyecto. Sistemas de recubrimiento y protección contra la corrosión El acero estructural sin recubrimiento se corroe cuando se expone a la humedad y al oxígeno, por lo que cada edificio con estructura de acero necesita un sistema de recubrimiento que se adapte a su entorno. La selección del recubrimiento es una de las decisiones que más se pasa por alto en el proceso de compra, pero determina cuántas décadas durará el marco antes de que sea necesario un repintado importante. Galvanizado en caliente — un recubrimiento de zinc aplicado sumergiendo acero en zinc fundido, que comúnmente proporciona de 25 a 50 años de protección dependiendo del espesor del recubrimiento y la exposición atmosférica. Imprimación epoxi con acabado de poliuretano. — un sistema de pintura de dos o tres capas que se utiliza cuando el acabado del color y la resistencia química son importantes, común en miembros estructurales visibles. Imprimación rica en zinc — se aplica antes de la pintura de acabado para brindar protección sacrificada en rayones y áreas de soldadura donde se ha alterado el recubrimiento base. Recubrimiento dúplex — galvanizado combinado con una capa superior de pintura, lo que proporciona la vida útil más larga para atmósferas costeras o industriales con alta humedad o sal en el aire. Medición del espesor del recubrimiento El rendimiento del recubrimiento normalmente se verifica utilizando un medidor de espesor de película seca, medido en micras, en múltiples puntos a lo largo de cada miembro una vez finalizado el recubrimiento. Un revestimiento galvanizado en la gama de 70 a 100 micras es típico de las secciones estructurales, mientras que un sistema dúplex puede combinar 70 micrones de zinc con entre 120 y 160 micrones adicionales de película de pintura para los entornos más hostiles. Adaptación del revestimiento a la exposición ambiental Los sitios costeros, las plantas químicas y los lugares con fuerte contaminación industrial aceleran significativamente las tasas de corrosión en comparación con los sitios secos del interior, por lo que las especificaciones del recubrimiento siempre deben hacer referencia al entorno real del sitio en lugar de un valor predeterminado genérico. Un edificio ubicado a unos pocos kilómetros de la costa o en una instalación que maneja productos químicos corrosivos generalmente garantiza la categoría de protección más alta disponible, ya que el costo incremental de mejorar el revestimiento en la etapa de diseño es menor en comparación con el costo de volver a recubrir un edificio ocupado años después. Aislamiento y rendimiento térmico Debido a que la envolvente de un edificio con estructura de acero suele ser un revestimiento metálico delgado en lugar de mampostería gruesa, la elección del aislamiento tiene un efecto enorme en la estabilidad de la temperatura interior y el consumo de energía para calefacción y refrigeración. Paneles sándwich aislados Los paneles sándwich combinan un núcleo de espuma rígida, normalmente poliuretano o lana mineral, entre dos finas capas metálicas. Un panel con núcleo de poliuretano de 50 milímetros comúnmente logra una transmitancia térmica alrededor 0,4 a 0,5 W/m²K , mientras que un panel central de 100 milímetros puede reducir esto a aproximadamente 0,2 W/m²K , reduciendo significativamente las cargas de calefacción y refrigeración en edificios con clima controlado. Manta de fibra de vidrio entre correas El aislamiento de manta de fibra de vidrio colocado entre correas debajo de láminas de techo de una sola capa es una alternativa de menor costo, generalmente adecuada para edificios sin requisitos estrictos de temperatura interna, como almacenes de almacenamiento básicos, aunque su rendimiento es menos consistente que los paneles sándwich una vez comprimidos en los puntos de sujeción. Barreras de vapor y control de condensación El aire interno cálido y húmedo que llega a la parte inferior fría de las láminas metálicas del techo puede condensarse y gotear sobre los bienes o equipos almacenados, por lo que normalmente se instala una capa de barrera de vapor en el lado cálido de la manta aislante para detener la migración de humedad hacia el aislamiento y la cavidad del techo. Los edificios que almacenan productos sensibles a la humedad, o que están ubicados en climas húmedos, se benefician de una barrera de vapor continua y bien sellada mucho más que simplemente agregar un espesor de aislamiento adicional. Perfiles de revestimiento de techos y paredes explicados El perfil de revestimiento elegido para las láminas del techo y los paneles de pared afecta el rendimiento de protección contra el agua, la resistencia al viento y la apariencia visual de la estructura de acero terminada del edificio. Láminas de perfil trapezoidal Los perfiles trapezoidales presentan bandejas anchas y planas entre nervaduras altas en forma de trapezoide, lo que brinda buena rigidez para espacios más largos entre correas y un drenaje eficiente del agua en techos de pendiente baja. Este perfil es la opción de láminas para techos más utilizada para edificios industriales y agrícolas con estructura de acero debido a su equilibrio entre costo, resistencia y ancho de cobertura. Techos con junta alzada Los paneles con junta alzada utilizan costuras elevadas entrelazadas mecánicamente en lugar de sujetadores expuestos, lo que reduce el riesgo de que se desarrollen fugas en los puntos de los sujetadores con el tiempo. Este sistema generalmente cuesta más por metro cuadrado que las láminas con sujetadores expuestos, pero se prefiere en edificios con una pendiente de techo muy baja o zonas con mucho viento donde los sujetadores se salen y el riesgo de que se salgan es mayor. Paneles de iluminación translúcidos Los paneles translúcidos reforzados con fibra de vidrio se pueden instalar en el mismo perfil que las láminas metálicas circundantes para permitir la entrada de luz natural sin accesorios eléctricos adicionales. Una asignación común es aproximadamente 2 por ciento a 4 por ciento del área total del techo en paneles translúcidos, lo que suele ser suficiente para reducir notablemente el uso de energía de iluminación diurna en un almacén sin generar una ganancia excesiva de calor. Puertas, ventanas y opciones de ventilación Las aberturas en la envolvente de un edificio con estructura de acero deben planificarse en el diseño del marco desde el principio, ya que las grandes aberturas de puertas y ventanas interrumpen el diseño continuo de refuerzos y vigas de pared en los que se basa el marco para su estabilidad lateral. Puertas Enrollables y Puertas Correderas Las puertas enrollables y las puertas corredizas son los puntos de acceso más comunes para vehículos y equipos, con vigas cabecera sobre la abertura diseñadas para transferir la carga del viento de la pared alrededor de la abertura hacia el marco principal. Las amplias aberturas para el acceso de camiones o puertas de hangares de aviones requieren miembros estructurales adicionales y, a veces, un compartimento de marco de portal dedicado para transportar las cargas redirigidas. Ventilación de cresta y respiraderos de turbina Una ventilación de cumbrera continua a lo largo del vértice del techo, o ventilaciones de turbina espaciadas, permiten que escape el aire caliente que se eleva naturalmente dentro del edificio, reduciendo la acumulación de temperatura interior en edificios sin aire acondicionado mecánico. Este enfoque de ventilación pasiva se utiliza ampliamente en edificios agrícolas y almacenes de almacenamiento general donde no es necesario mantener una temperatura interior precisa. Rejillas de pared para ventilación mecánica Los edificios con fuentes de calor de proceso, como equipos de fabricación, a menudo agregan aberturas en las paredes con persianas combinadas con ventiladores de extracción para extraer activamente el aire caliente a un nivel alto mientras extraen aire de reemplazo más frío cerca del nivel del piso, lo que brinda un control de temperatura mucho más consistente que la ventilación pasiva en cumbrera por sí sola. Requisitos de preparación del sitio y cimientos Aunque los edificios con estructura de acero son más livianos que las alternativas con armazón de concreto, el diseño de los cimientos todavía depende en gran medida de la capacidad de carga del suelo local, el nivel del agua subterránea y la carga de las columnas proveniente del viento y las fuerzas de las grúas. Zapatas aisladas La base más común para un edificio con estructura de acero es una zapata aislada de hormigón armado debajo de cada columna, dimensionada de acuerdo con las cargas de reacción de la columna calculadas a partir del análisis del marco. En suelos con una capacidad de carga razonable, las zapatas tipo plataforma son la opción de cimentación más rápida y menos costosa. Disposición del perno de anclaje Los pernos de anclaje incrustados en los cimientos deben coincidir exactamente con el patrón de orificios de la placa base proporcionado por el fabricante de acero, ya que un grupo de pernos de anclaje desalineado no se puede corregir una vez que el concreto se haya curado. La coordinación del plan de colocación de los pernos de anclaje entre el contratista de cimientos y el proveedor de acero antes del vertido del hormigón es uno de los puntos de control de calidad más importantes de todo el proyecto. Consideraciones sobre losa a nivel La losa del piso interno suele ser un elemento estructural separado de las zapatas de las columnas, que se vierte después de que se erige la estructura de acero y el techo es impermeable. El espesor y el refuerzo de la losa del piso dependen en gran medida de la carga anticipada del piso, como las cargas puntuales de las patas de las estanterías o las cargas de las ruedas de los montacargas, y deben especificarse en función de los datos reales del equipo en lugar de un valor predeterminado industrial genérico. Cronograma de construcción y secuencia de montaje Un edificio típico de estructura de acero de tamaño mediano, en el rango de 2.000 a 5.000 metros cuadrados, sigue un orden de montaje predecible una vez que los cimientos se han curado. Se colocan los pernos de anclaje y se cura el concreto de los cimientos hasta alcanzar la resistencia de diseño. Las columnas primarias se erigen y se refuerzan temporalmente con cables o puntales. Las vigas o armaduras se colocan en su lugar y se atornillan a la parte superior de las columnas. Se instalan y tensan varillas de refuerzo permanentes y refuerzos del pórtico. Se fijan correas y vigas para completar la rejilla de estructura secundaria. Los revestimientos de techos y paredes, canaletas y tapajuntas se instalan al final. Para un edificio de este tamaño, normalmente el montaje in situ de la estructura de acero por sí solo requiere 3 a 6 semanas con un equipo de montaje típico, mientras que la finalización completa, incluidos el revestimiento, las puertas y los servicios, generalmente agrega otras 4 a 10 semanas, dependiendo del alcance del acabado interior. Factores que comúnmente retrasan el montaje Las causas más frecuentes de retrasos en el cronograma son el curado incompleto de los cimientos antes de la entrega del marco, pernos faltantes o incorrectos descubiertos durante el montaje, días de fuertes vientos que detienen las operaciones de elevación con grúa y entrega tardía de materiales de revestimiento que deja un marco montado expuesto a la intemperie durante más tiempo del planeado. Confirmar un recuento completo de pernos y sujetadores con la lista de empaque antes de que se movilice el equipo de montaje evita el más común de estos retrasos. Aplicaciones en todas las industrias Los edificios con estructura de acero se utilizan en una amplia gama de industrias porque la misma tecnología de estructura central se puede adaptar a casi cualquier requisito de luz, altura y carga. Logística y almacenamiento — centros de distribución que necesitan espacios amplios y libres para pasillos de estanterías y movimiento de carretillas elevadoras. Plantas de fabricación — edificios industriales con puentes grúa para manipular equipos pesados o materias primas. Edificios agrícolas — alojamiento para ganado, almacenamiento de granos y cobertizos para maquinaria que necesitan marcos resistentes a la corrosión y de bajo mantenimiento. Instalaciones deportivas y recreativas. — gimnasios y estadios cubiertos que requieren espacio libre de columnas para la distribución de las canchas. Instalaciones de aviación — hangares de aviones que requieren aberturas de puertas extremadamente amplias y alturas libres elevadas. Comercio minorista – grandes tiendas minoristas y salas de exposición que se benefician de pisos de ventas abiertos sin columnas interiores. Cadena de frío y procesamiento de alimentos. — edificios con estructura de acero aislada que albergan líneas de procesamiento y almacenamiento refrigerado donde se requieren acabados higiénicos de paneles de pared. Instalaciones de energías renovables — edificios de mantenimiento y operaciones en instalaciones solares y eólicas, a menudo construidos rápidamente para respaldar la actividad inicial del sitio. Control de calidad durante la fabricación Debido a que la mayoría de los miembros de un edificio con estructura de acero se producen fuera del sitio, el control de calidad de la etapa de fabricación tiene un impacto mucho mayor en el desempeño final del edificio que el que la inspección del sitio por sí sola puede detectar después del hecho. Inspección de soldadura Las conexiones soldadas en miembros primarios, como las uniones entre el ala y las placas del alma en una sección cónica armada, generalmente se verifican mediante inspección visual para detectar el perfil de soldadura y el socavado, con pruebas ultrasónicas aplicadas a soldaduras críticas de penetración total para detectar fallas internas que no son visibles desde la superficie. Comprobación dimensional antes del envío Antes de empaquetar y enviar un marco, los fabricantes generalmente ensamblan columnas y vigas de prueba, o miden dimensiones críticas como la longitud total, el espaciado de los orificios de los pernos y la planitud de la placa base con respecto al plano aprobado, detectando errores mientras la corrección aún es sencilla y no después de que los miembros lleguen al sitio. Verificación del recubrimiento antes del envío El espesor del revestimiento y la adhesión generalmente se verifican antes de que los miembros salgan de la fábrica, ya que defectos como el revestimiento fino en los bordes afilados o la falta de retoques en las áreas soldadas son mucho más fáciles y económicos de corregir en un ambiente de taller controlado que después de que el marco esté en el sitio. Seguridad del sitio durante la construcción de acero La construcción de un edificio con estructura de acero implica levantar miembros pesados en altura, por lo que una secuencia disciplinada de apuntalamiento temporal y levantamiento controlado es esencial durante todo el proceso. Refuerzo temporal antes de instalar el refuerzo permanente Las columnas y vigas recién construidas son inherentemente inestables hasta que las varillas de arriostramiento permanentes están completamente tensadas, por lo que se utilizan soportes o arriostramientos de cables temporales para mantener estable el marco parcialmente construido contra las ráfagas de viento y el movimiento de la grúa durante el montaje. Planificación de elevación con grúa Cada elevación importante, particularmente vigas o armazones de luces largas, se planifica con anticipación con los puntos de aparejo correctos, la capacidad de la grúa para la longitud y el radio de pluma requeridos y la confirmación de que la velocidad del viento del día se mantiene dentro de los límites operativos del fabricante de la grúa para el miembro que se está elevando. Trabajar en controles de altura Las conexiones atornilladas en la parte superior de las columnas y a lo largo de las correas del techo requieren que el personal trabaje en altura, por lo que se utilizan arneses, puntos de anclaje y protección de bordes con clasificación adecuada en todo el ensamblaje del techo y la pared superior hasta que se establezca una protección permanente contra caídas o pasarelas de acceso seguras. Sostenibilidad y Reciclabilidad El acero estructural es uno de los materiales de construcción más reciclados del mundo y esto tiene un efecto directo en la huella ambiental de los edificios con estructura de acero durante todo su ciclo de vida. El acero se puede fundir y reformar en nuevas secciones repetidamente sin perder rendimiento mecánico, a diferencia del hormigón, que generalmente se recicla para obtener agregados de baja calidad en lugar de reformarse para formar nuevos elementos estructurales. Más allá de la reciclabilidad, los edificios con estructura de acero también reducen el desperdicio de material durante la construcción misma, ya que los miembros llegan precortados y perforados a las dimensiones exactas desde el taller de fabricación, evitando el desperdicio de madera del encofrado y el exceso de concreto típico de la construcción in situ. Al final de la vida útil de un edificio, una estructura de acero también se puede desmontar y, en muchos casos, reutilizar directamente en una nueva ubicación en lugar de demolerla. Consideraciones sobre el carbono incorporado El carbono incorporado de un edificio con estructura de acero se concentra en la etapa de fabricación de acero en lugar de en la actividad de construcción en el sitio, por lo que especificar acero producido con un mayor contenido reciclado, cuando esta información está disponible del proveedor, puede reducir significativamente la cifra general de carbono incorporado del edificio sin ningún cambio en el diseño estructural en sí. Errores comunes que se deben evitar al realizar pedidos Una serie de errores evitables explican la mayoría de las disputas y sobrecostos que se observan en los proyectos de construcción de estructuras de acero, y cada uno de ellos es fácil de prevenir con una pequeña cantidad de planificación inicial. Subestimar los datos locales de carga de viento y nieve. , lo que da lugar a una estructura que luego debe reforzarse con un coste añadido significativo. Saltarse la investigación del suelo , lo que da como resultado diseños de cimientos que suponen una mejor capacidad de carga de la que realmente proporciona el sitio. Elegir la especificación del recubrimiento solo por el precio , en lugar de compararlo con la categoría de corrosividad real del sitio. No planificar una futura expansión en la etapa de diseño, lo que hace que las adiciones posteriores de bahías sean mucho más costosas de diseñar. No confirmar las coordenadas de los pernos de anclaje contra los planos del fabricante de acero antes de verter los cimientos. Programa de mantenimiento a largo plazo Un edificio con estructura de acero necesita relativamente poco mantenimiento en comparación con otros tipos de edificios, pero un pequeño número de controles programados prolonga sustancialmente la vida útil. Intervalos de inspección recomendados para edificios con estructura de acero Artículo Intervalo de inspección Fijaciones para revestimientos de tejados y paredes Cada 12 meses Limpieza de canalones y bajantes Cada 6 meses Estado de pintura o galvanizado. Cada 3 a 5 años Comprobación del par de apriete de las conexiones atornilladas Cada 5 años Comprobación de cimientos y placa base. Cada 5 a 10 años Señales de advertencia que requieren atención inmediata El óxido visible que se filtra a través de la película de pintura, el agua estancada en áreas de techos de pendiente baja, los sujetadores de revestimiento flojos que traquetean con el viento y cualquier hundimiento o desalineación visible en las conexiones atornilladas son señales que deben provocar una inspección profesional inmediata en lugar de dejarlas hasta la próxima revisión programada. Preguntas frecuentes ¿Cuánto dura una construcción con estructura de acero? Con un revestimiento adecuado y un mantenimiento regular, una estructura de acero bien diseñada suele durar 40 a 60 años o más, y el marco en sí a menudo dura más que el revestimiento original, que puede necesitar reemplazo después de 20 a 30 años. ¿Se puede ampliar más adelante un edificio con estructura de acero? Sí. Una de las principales ventajas de un sistema de marco de pórtico atornillado es que generalmente se pueden agregar tramos adicionales en un extremo del edificio, siempre que los cimientos y el marco originales se hayan diseñado teniendo en cuenta una futura expansión o con un refuerzo menor del tramo final. ¿Es una construcción con estructura de acero adecuada para climas fríos? Sí, siempre que el marco esté diseñado para la carga de nieve específica del sitio y la envolvente incluya un aislamiento adecuado. Los diseños para climas fríos suelen utilizar correas más pesadas y espaciamientos más estrechos para soportar una mayor acumulación de nieve en el techo. ¿Cuál es la diferencia entre miembros de acero laminados en caliente y conformados en frío? Las secciones laminadas en caliente se producen a alta temperatura en formas de I o H más gruesas y se usan para columnas y vigas primarias, mientras que las secciones conformadas en frío se laminan a partir de láminas de acero más delgadas a temperatura ambiente en formas de C o Z y se usan para miembros secundarios más livianos como correas y vigas. ¿Los edificios con estructura de acero necesitan protección contra incendios? El acero sin protección pierde resistencia rápidamente a altas temperaturas, por lo que los edificios con pisos superiores ocupados, almacenamiento denso o requisitos específicos de resistencia al fuego generalmente agregan revestimiento intumescente o tablero resistente al fuego a los miembros principales, mientras que los edificios de almacenamiento simples de una sola planta a menudo no requieren protección contra incendios adicional. ¿Cuánto afecta la condición del suelo del sitio al costo de los cimientos? La condición del suelo puede cambiar significativamente el costo de los cimientos. Los sitios con suelo firme y con buen drenaje a menudo solo necesitan zapatas simples, mientras que los sitios con arcilla blanda, nivel freático alto o material de relleno pueden requerir pilotes o mejoras del suelo, lo que puede agregar una parte sustancial al costo total del proyecto. ¿Qué inclinación del techo es típica de un edificio con estructura de acero? La mayoría de los edificios con estructura de acero con estructura de pórtico utilizan una pendiente de techo entre 5 grados y 10 grados , que equilibra el drenaje eficaz del agua de lluvia con la minimización del volumen interno del edificio y la superficie del revestimiento. ¿Cómo se protege la estructura de acero contra los rayos? Debido a que la estructura de acero es eléctricamente continua y está unida a los cimientos mediante pernos de anclaje, puede servir como un camino natural eficaz a tierra cuando se conecta a un sistema de puesta a tierra diseñado adecuadamente, lo que reduce el riesgo de daños localizados en comparación con un edificio que carece de una estructura conductora continua. ¿Se puede reubicar un edificio con estructura de acero existente? En muchos casos, sí, ya que las conexiones atornilladas se pueden deshacer y los miembros se pueden transportar a un nuevo sitio, siempre que los miembros originales no hayan sido cortados, perforados o modificados de manera que comprometan su capacidad estructural, y siempre que las cargas de diseño del nuevo sitio no excedan lo que el marco existente fue diseñado para soportar. ¿Cuál es el período de garantía típico que se ofrece en un marco de construcción con estructura de acero? Los términos de la garantía varían según el proveedor y el componente, y las garantías de la estructura de acero estructural suelen estar separadas de las garantías de estanqueidad del revestimiento y de las garantías de revestimiento, por lo que los compradores deben solicitar cada período de garantía por escrito en lugar de asumir que una única garantía general cubre todo el edificio. @media screen and (max-width: 768px) { .ss-sec-intro, .ss-sec-diff, .ss-sec-types, .ss-sec-grades, .ss-sec-components, .ss-sec-loads, .ss-sec-compare, .ss-sec-cost, .ss-sec-corrosion, .ss-sec-insulation, .ss-sec-cladding, .ss-sec-doors, .ss-sec-foundation, .ss-sec-timeline, .ss-sec-applications, .ss-sec-qc, .ss-sec-safety, .ss-sec-sustain, .ss-sec-mistakes, .ss-sec-maintenance, .ss-sec-faq { padding: 18px 16px !important; } .ss-h2 { font-size: 20px !important; } .ss-h3 { font-size: 15px !important; } .ss-p, .ss-ul li { font-size: 15px !important; }}@media screen and (max-width: 480px) { .ss-sec-intro, .ss-sec-diff, .ss-sec-types, .ss-sec-grades, .ss-sec-components, .ss-sec-loads, .ss-sec-compare, .ss-sec-cost, .ss-sec-corrosion, .ss-sec-insulation, .ss-sec-cladding, .ss-sec-doors, .ss-sec-foundation, .ss-sec-timeline, .ss-sec-applications, .ss-sec-qc, .ss-sec-safety, .ss-sec-sustain, .ss-sec-mistakes, .ss-sec-maintenance, .ss-sec-faq { padding: 14px 12px !important; } .ss-h2 { font-size: 18px !important; } .ss-h3 { font-size: 15px !important; } table { font-size: 14px !important; } th, td { padding: 5px !important; }}

¿Qué es un edificio con estructura de acero de portal? Un edificio con estructura de portal de acero es una estructura de un solo piso o de poca altura construida alrededor de marcos de acero rígidos con forma de "U" invertida o portal. Cada marco está formado por dos columnas verticales y una viga horizontal o inclinada, conectadas en las esquinas mediante juntas resistentes a momentos llamadas conexiones de rodilla. Esta conexión rígida en los aleros y el ápice permite que el marco soporte cargas verticales y cargas laterales de viento o sísmicas sin depender de muros de carga internos. Debido a que el marco mismo hace el trabajo estructural, los edificios con marco de pórtico pueden abarcar de 20 a 100 metros sin columnas, razón por la cual dominan almacenes, talleres, hangares de aviones, cobertizos agrícolas y estadios deportivos. La característica definitoria que separa un marco de pórtico de una simple estructura de acero de postes y vigas es la conexión rígida del cartel. En un sistema estándar de viga y columna, la unión se comporta como una bisagra y los momentos flectores no se comparten entre la viga y la columna. En un marco de pórtico, la ménsula de cartela transfiere el momento de flexión continuamente a través de la esquina, de modo que las columnas y las vigas actúan como un elemento estructural continuo. Esto es lo que confiere a los edificios con estructura de pórtico sus grandes luces y un tonelaje de acero por metro cuadrado relativamente ligero. Componentes principales de un marco de portal Estructura de acero Cada edificio con estructura de pórtico de acero, independientemente de su tamaño o uso, se ensambla a partir de un conjunto consistente de piezas. Comprender cada componente ayuda a los compradores a leer un dibujo estructural y comparar cotizaciones de diferentes fabricantes en igualdad de condiciones. Marco principal Columnas y vigas fabricadas a partir de vigas en H laminadas en caliente o secciones en I soldadas. La viga generalmente tiene una profundidad variable, disminuyendo desde una cartela profunda en el alero hasta una sección menos profunda en el centro del vano para ahorrar peso del acero. Correas y fajas Secciones C o Z conformadas en frío espaciadas entre 1,2 y 1,8 metros que soportan láminas de techo y revestimiento de paredes, transfiriendo cargas de regreso al marco principal. Sistema de refuerzo Arriostramiento transversal o arriostramiento de pórtico en el plano del techo y las paredes de los extremos que resiste las cargas de viento longitudinales y mantiene el marco estable a lo largo de su longitud. Placas base y pernos de anclaje Placas de acero soldadas a la base de la columna y fijadas a la cimentación de hormigón con pernos de anclaje, transfiriendo las reacciones de la columna a la zapata. Revestimiento de techos y paredes Chapas de acero perfiladas, paneles sándwich o paneles compuestos aislados fijados a correas y vigas para encerrar la envolvente del edificio. Vigas de grúa Ménsulas o soportes opcionales en la columna para soportar puentes grúa en edificios industriales y de fabricación. Por qué se eligen los edificios con estructura de acero de portal sobre otras estructuras En comparación con los marcos de hormigón armado o la construcción de mampostería tradicional, el marco de acero del pórtico ofrece una combinación de velocidad, luz y rentabilidad que es difícil de igualar para recintos grandes de un solo piso. Grandes luces libres sin columnas internas , lo cual es fundamental para almacenes, gimnasios y líneas de producción que necesitan espacio sin obstáculos para estanterías, maquinaria o movimiento de vehículos. Tiempo de construcción más corto, ya que los miembros se fabrican y perforan en una fábrica y simplemente se atornillan en el sitio, lo que reduce el cronograma en semanas en comparación con el concreto moldeado in situ. Menor carga de cimentación, porque un marco de pórtico bien diseñado es significativamente más liviano que un marco de concreto equivalente, lo que reduce el tamaño de la zapata y el costo de excavación. Flexibilidad de diseño para futuras ampliaciones, ya que los tramos de los extremos se pueden dejar abiertos para una extensión atornillada sin alterar la estructura de acero existente. Alto valor de recuperación de materiales, ya que los miembros estructurales de acero pueden ser desmantelados, reubicados o reciclados en un alto porcentaje de su valor original. Tolerancias de fabricación predecibles y controladas en fábrica que reducen el retrabajo en el sitio y la variación de calidad en comparación con el concreto vertido en el campo. Rangos típicos de luz, espaciamiento entre bahías y altura de alero La luz, el espaciamiento de los vanos y la altura de los aleros son las tres dimensiones que determinan el tonelaje de acero y, por lo tanto, el costo del proyecto. La siguiente tabla resume los rangos comúnmente utilizados en proyectos de marcos de portal agrícolas, talleres y almacenes. Rangos dimensionales típicos para edificios con estructura de acero tipo pórtico por tipo de edificio Tipo de edificio Borrar intervalo Espaciado de bahías Altura del alero Almacén de almacenamiento 20 a 40 metros 6 a 9 metros 6 a 9 metros Taller de fabricación 24 a 36 metros 6 a 8 metros 7 a 12 metros Hangar de aviones 40 a 100 metros 7,5 a 9 metros 9 a 18 metros Cobertizo agrícola 12 a 24 metros 5 a 6 metros 4 a 6 metros Estadio deportivo cubierto 30 a 60 metros 6 a 9 metros 8 a 15 metros Como regla general utilizada por los ingenieros estructurales, el consumo de acero aumenta aproximadamente con el cuadrado del tramo una vez que el marco del pórtico pasa unos 36 metros, porque las secciones de vigas y columnas deben crecer más profundamente para controlar la deflexión. Los compradores que planean edificios de luces muy amplias a menudo evalúan si un marco de múltiples luces con columnas intermedias es más económico que un solo claro gigante. Grados de acero y especificaciones de materiales El rendimiento de cualquier edificio con estructura de acero tipo pórtico depende en gran medida del grado de acero utilizado para la estructura principal, los miembros secundarios y las conexiones. Los fabricantes suelen trabajar dentro de una banda estrecha de grados de acero estructural establecidos porque ofrecen un equilibrio confiable y bien documentado entre resistencia, soldabilidad y costo. Grados de acero estructural comunes utilizados en la fabricación de marcos de pórtico Grado de acero Fuerza de producción Uso típico Q235B 235 MPa Correas, vigas, arriostramiento secundario Q345B 345MPa Columnas y vigas del marco principal. ASTM A572 Gr50 345MPa Elementos de estructura pesados, columnas de grúa S355JR 355MPa Proyectos de exportación con especificaciones europeas Generalmente se especifican grados de mayor resistencia, como Q345B o S355JR, para el marco rígido principal porque permiten que las secciones más livianas soporten el mismo momento de flexión, lo que reduce el tonelaje total y el peso de envío. Las correas y vigas, que resisten principalmente la flexión local en lugar de los grandes momentos del marco, generalmente se mantienen en un grado más bajo ya que el ahorro de peso al mejorarlos es mínimo en relación con el aumento de costos. Opciones de revestimiento de techos y paredes El sistema de revestimiento elegido para un edificio con pórtico afecta el rendimiento térmico, el confort acústico, el comportamiento del fuego y el coste de mantenimiento a largo plazo. Actualmente, tres familias de revestimientos dominan el mercado. Láminas perfiladas de una sola piel Chapa ondulada o trapezoidal galvanizada o de acero Galvalume fijada directamente a correas. Esta es la opción de menor costo y es común para cobertizos agrícolas, almacenamiento abierto y edificios sin necesidades estrictas de control de temperatura. Paneles sándwich aislados Dos capas de acero unidas a un núcleo de poliuretano, poliestireno o lana de roca, normalmente de 50 a 150 milímetros de espesor. Los paneles sándwich son la opción estándar para talleres de almacenamiento en frío, procesamiento de alimentos y clima controlado porque combinan revestimiento estructural y aislamiento en un solo componente instalado en una sola pasada. Sistemas de techos armados de doble pared Una lámina de revestimiento interior, una capa de manta aislante, barras espaciadoras y una lámina exterior resistente a la intemperie ensambladas en el sitio. Este sistema es adecuado para edificios comerciales y minoristas de gran envergadura donde se requiere un acabado de techo interior más suave y un aislamiento moderado. Secuencia de construcción desde el diseño hasta la entrega Un proyecto típico de construcción con estructura de acero pasa por una secuencia predecible de etapas. Conocer esta secuencia ayuda al comprador a planificar plazos de entrega realistas y coordinar las obras civiles con la entrega de acero. Diseño estructural y cálculo de carga, que cubre carga muerta, carga viva, carga de viento, carga de nieve y carga sísmica de acuerdo con el código de diseño local vigente para el sitio del proyecto. Preparación de planos de taller y adquisición de materiales, donde se detalla cada miembro con las posiciones exactas de los orificios de los pernos y las longitudes de corte antes de que comience la fabricación. Fabricación en fábrica, incluido el corte, perforación, soldadura de secciones construidas y tratamiento de superficies, como granallado y pintura o galvanizado en caliente. Los cimientos y las obras civiles se llevan a cabo en paralelo con la fabricación, por lo que las posiciones de los pernos de anclaje se ajustan con precisión al plano de diseño de cimientos aprobado. Transporte de miembros fabricados al sitio, generalmente en paquetes de tamaño adecuado para remolques de plataforma estándar o contenedores de envío para proyectos de exportación. Montaje en el sitio, comenzando con los dos primeros marcos de los extremos apuntalados temporalmente, luego avanzando tramo por tramo con correas, vigas y refuerzos instalados a medida que se eleva cada marco. Instalación del revestimiento, seguida de tapajuntas, canaletas, bajantes y puertas, ventanas o rejillas de ventilación. Inspección final del torque de los pernos, la calidad de la soldadura y la tolerancia dimensional antes de entregar el edificio para su uso. Debido a que el marco principal está atornillado en lugar de soldado en el sitio, un almacén con marco de pórtico de tamaño mediano, de alrededor de 3.000 metros cuadrados, normalmente se puede construir en cuatro a ocho semanas una vez que los cimientos están listos, una fracción del tiempo requerido para un edificio equivalente con marco de concreto. Protección contra la corrosión y vida útil El acero es fuerte pero reactivo, por lo que cada estructura de acero con marco de pórtico necesita un sistema de revestimiento protector adaptado a su entorno. En la práctica se utilizan tres métodos de protección, cada uno adecuado a una condición de exposición diferente. Pintura base alquídica o epoxi Una imprimación de óxido rojo o rica en zinc seguida de capas intermedias y de acabado, lo que da un espesor total de película seca de aproximadamente 120 a 200 micrones. Apto para ambientes secos de interior con repintado periódico cada 8 a 12 años. Galvanizado en caliente Los miembros se sumergen en zinc fundido para formar un recubrimiento unido metalúrgicamente, generalmente de 65 a 100 micrones de espesor, lo que brinda protección sin mantenimiento durante 25 años o más, incluso en condiciones húmedas o costeras. Recubrimiento dúplex Galvanizado combinado con una capa superior de pintura, utilizado en atmósferas marinas o industriales agresivas donde la capa de pintura extiende el intervalo antes de que la capa de zinc necesite atención, superando a menudo los 30 años de protección combinada. ¿Qué impulsa el costo de un edificio con estructura de acero tipo portal? Los compradores que comparan cotizaciones suelen ver grandes diferencias de precios en edificios que parecen similares sobre el papel. La brecha casi siempre se reduce a un puñado de variables. Tonelaje de acero por metro cuadrado, que aumenta con la luz, la separación entre tramos, la pendiente del tejado, la carga de nieve y la zona de carga de viento. Carga con grúa, ya que incluso una sola grúa puente de 5 toneladas puede agregar un peso sustancial a las columnas y arriostramientos en comparación con una estructura sin grúa. Especificación de revestimiento, donde los paneles sándwich aislados cuestan considerablemente más por metro cuadrado que las láminas de una sola piel, pero reducen el gasto energético continuo. Sistema de recubrimiento, donde la galvanización en caliente conlleva un costo inicial más alto que la pintura, pero un costo de mantenimiento de por vida más bajo. Logística del sitio, incluida la distancia entre el taller de fabricación y la disponibilidad de grúas y caminos de acceso para el montaje. Requisitos del código de diseño local, ya que las zonas sísmicas o de fuertes vientos requieren refuerzos y detalles de conexión más pesados ​​que un sitio interior de bajo riesgo. Como punto de referencia práctico, un almacén sencillo de una sola nave con una carga modesta de nieve y viento normalmente se sitúa en el rango de 25 a 45 kilogramos de acero estructural por metro cuadrado de superficie cubierta, mientras que los edificios de gran luz o equipados con grúas pueden superar los 60 kilogramos por metro cuadrado. Estructura de acero del portal versus estructura de acero del techo de armadura Los compradores a veces confunden un pórtico con un edificio de celosía y columnas, pero los dos se comportan de manera muy diferente bajo carga. Comparación de pórticos rígidos con estructuras de techo de celosía articuladas Característica Marco del portal Armadura y columna Conexión de esquina Rígido, resistente a momentos Fijado, sin momentos Profundidad del miembro en el centro del vano Viga cónica y poco profunda Armazón profundo de red abierta Mejor rango de amplitud Hasta unos 60 a 100 m Luces muy largas, superiores a 60 m Complejidad de fabricación Más bajo, menos miembros Más arriba, muchos miembros de la web. Sensación de altura interior Más limpio, ininterrumpido Visualmente ocupado con refuerzos web Industrias y tipos de edificios que dependen de pórticos Debido a que la estructura de acero con marco de pórtico es eficiente en una amplia gama de luces, se ha convertido en la opción predeterminada en muchos sectores en lugar de una solución de nicho. Naves de logística y distribución que necesitan largos recorridos libres para pasillos de estanterías y carretillas elevadoras. Talleres de automoción, electrónica y fabricación en general que albergan líneas de producción y puentes grúa. Instalaciones de cadena de frío y procesamiento de alimentos que utilizan revestimiento de paneles aislados para control de temperatura. Edificios agrícolas como establos para ganado, almacenamiento de granos y cobertizos para equipos agrícolas. Hangares de aviación que requieren espacios libres muy amplios para dar cabida a la envergadura de las alas de los aviones. Instalaciones recreativas y deportivas que incluyen canchas cubiertas, picaderos y salas de exposiciones. Edificios comerciales y de exposición que se benefician de planos de planta abiertos y sin columnas para un diseño flexible. Preguntas frecuentes ¿Cuánto dura normalmente un edificio con estructura de acero de pórtico? Con un sistema de revestimiento diseñado adecuadamente y una inspección de rutina, la estructura principal de acero generalmente funciona bien durante 30 a 50 años o más. Las láminas de revestimiento y los selladores generalmente necesitan ser reemplazados o renovados antes, a menudo dentro de 15 a 25 años, dependiendo de la exposición al clima. ¿Se puede ampliar un edificio con estructura de portal después de su construcción? Sí. Debido a que las cargas viajan a través de marcos discretos espaciados en tramos regulares, generalmente se puede atornillar un nuevo tramo a una pared de extremo abierto sin alterar la estructura existente, siempre que los cimientos originales y el diseño del marco permitieran una extensión futura. ¿Qué pendiente del techo se utiliza para los edificios con estructura de acero tipo pórtico? La mayoría de los marcos de pórtico utilizan una pendiente del techo de entre 5 y 10 grados. Una pendiente menos profunda reduce la altura del marco y el peso del acero, mientras que una pendiente ligeramente más pronunciada mejora el drenaje del agua de lluvia y la caída de nieve en regiones con fuertes nevadas. ¿Los edificios con estructura de pórtico necesitan columnas internas para luces amplias? No necesariamente. Los pórticos de un solo tramo libre pueden cubrir aberturas de hasta aproximadamente 60 a 100 metros sin columnas internas, aunque los tramos muy anchos requieren refuerzos más profundos y secciones más pesadas, lo que aumenta el tonelaje y el costo del acero. ¿Cómo afecta la carga del viento al diseño del marco del pórtico? La carga de viento gobierna el sistema de arriostramiento y el tamaño de las conexiones en la mayoría de los edificios con pórticos de poca altura, a menudo más que las cargas de gravedad. Los edificios en regiones costeras con vientos fuertes o propensas a ciclones requieren tramos de refuerzo adicionales y fijaciones de revestimiento más fuertes para resistir la elevación del techo. ¿Es un edificio con estructura de acero de pórtico adecuado para climas fríos? Sí, siempre que el marco esté diseñado para la carga de nieve local y el sistema de revestimiento incluya un aislamiento adecuado. Los paneles sándwich aislados o un sistema de techo de doble capa se especifican comúnmente para edificios con estructura de portal en climas fríos para controlar la pérdida de calor y evitar la condensación. .psf-article { font-size: 16px; line-height: 2; color: #23343f; }.psf-article section { margin-bottom: 40px; }.psf-article p, .psf-article h2, .psf-article h3, .psf-article li { margin-bottom: 15px; }.psf-article li { margin-bottom: 5px; }.psf-article h2 { font-size: 22px; font-weight: bold; text-align: left; color: #0b2b3f; }.psf-article h3 { font-size: 16px; font-weight: bold; text-align: left; color: #1374b2; }.psf-article p, .psf-article li { font-size: 16px; text-align: left; }.psf-article .psf-hero { background: linear-gradient(135deg, #eaf4fb 0%, #ffffff 100%); border-left: 6px solid #1374b2; padding: 24px 28px; border-radius: 4px;}.psf-article .psf-hero h2 { margin-top: 0; }.psf-article .psf-anatomy .psf-parts-grid { display: grid; grid-template-columns: repeat(3, 1fr); gap: 16px;}.psf-article .psf-anatomy .psf-part-card { background: #f5f9fc; border: 1px solid #d7e6f0; border-top: 4px solid #1374b2; padding: 16px 18px; border-radius: 4px;}.psf-article .psf-anatomy .psf-part-card h3 { margin-bottom: 8px; }.psf-article .psf-anatomy .psf-part-card p { margin-bottom: 0; font-size: 16px; }.psf-article .psf-advantages { background: #0b2b3f; color: #eaf4fb; padding: 24px 28px; border-radius: 4px;}.psf-article .psf-advantages h2 { color: #ffffff; }.psf-article .psf-advantages li { color: #eaf4fb; }.psf-article .psf-advantages strong { color: #7fc4ee; }.psf-article .psf-spans table,.psf-article .psf-materials table,.psf-article .psf-vs table { background: #ffffff;}.psf-article .psf-spans th,.psf-article .psf-materials th,.psf-article .psf-vs th { background: #1374b2; color: #ffffff;}.psf-article .psf-spans tr:nth-child(even) td,.psf-article .psf-materials tr:nth-child(even) td,.psf-article .psf-vs tr:nth-child(even) td { background: #f2f8fc;}.psf-article .psf-envelope { border: 1px dashed #1374b2; padding: 20px 24px; border-radius: 4px;}.psf-article .psf-envelope h3 { border-bottom: 2px solid #eaf4fb; padding-bottom: 6px; }.psf-article .psf-process ol { counter-reset: none; padding-left: 0;}.psf-article .psf-process li { background: #f5f9fc; border-left: 4px solid #1374b2; padding: 10px 14px; margin-bottom: 10px; border-radius: 0 4px 4px 0;}.psf-article .psf-corrosion .psf-protect-row { display: grid; grid-template-columns: repeat(3, 1fr); gap: 16px;}.psf-article .psf-corrosion .psf-protect-item { text-align: center; padding: 18px 14px; background: #eaf4fb; border-radius: 50% 50% 4px 4px / 12% 12% 4px 4px;}.psf-article .psf-corrosion .psf-protect-item h3 { color: #0b2b3f; }.psf-article .psf-corrosion .psf-protect-item p { font-size: 16px; margin-bottom: 0; }.psf-article .psf-cost { background: #f5f9fc; padding: 22px 26px; border-radius: 4px; border: 1px solid #d7e6f0;}.psf-article .psf-industries ul { columns: 2; column-gap: 24px;}.psf-article .psf-industries li { break-inside: avoid; }.psf-article .psf-faq-item { border-bottom: 1px solid #d7e6f0; padding: 14px 0;}.psf-article .psf-faq-item:last-child { border-bottom: none; }.psf-article .psf-faq-item h3 { color: #1374b2; }.psf-article .psf-faq-item p { margin-bottom: 0; }@media (max-width: 768px) { .psf-article .psf-anatomy .psf-parts-grid { grid-template-columns: repeat(2, 1fr); } .psf-article .psf-corrosion .psf-protect-row { grid-template-columns: 1fr; } .psf-article .psf-industries ul { columns: 1; }}@media (max-width: 480px) { .psf-article .psf-anatomy .psf-parts-grid { grid-template-columns: 1fr; } .psf-article .psf-hero, .psf-article .psf-advantages, .psf-article .psf-cost, .psf-article .psf-envelope { padding: 18px; }}

¿Qué es una estructura de almacén de acero y por qué domina la construcción de almacenamiento moderna? A estructura de almacén de acero Es un sistema de construcción construido alrededor de un marco primario de miembros de acero laminados en caliente o conformados en frío, generalmente dispuestos como marcos rígidos, cerchas o marcos de pórtico, y terminados con paneles de revestimiento metálicos o compuestos. La respuesta directa a por qué este tipo de edificio se ha convertido en la opción predeterminada para centros de distribución, instalaciones de almacenamiento en frío, plantas de fabricación y centros de cumplimiento minorista es simple: estructura de acero El marco ofrece la capacidad de luz más amplia, el programa de montaje más rápido y la carga de mantenimiento a largo plazo más baja de cualquier material de construcción comparable. Un solo marco de pórtico de acero puede tener una luz de 60 a 120 pies sin columnas interiores, algo que el hormigón armado o la estructura de madera no pueden igualar económicamente a la misma escala. Los operadores de almacenes que elegirán entre sistemas de construcción en 2026 están trabajando bajo plazos de construcción más estrictos, costos de terreno en aumento y una presión cada vez mayor para maximizar el área de piso utilizable por pie cuadrado de espacio. Una estructura de almacén de acero responde directamente a las tres presiones, y las secciones siguientes analizan los componentes, las consideraciones de diseño, los factores de costos, las variaciones regionales, los sistemas interiores y los datos de rendimiento a largo plazo que respaldan esa conclusión. Esta guía está organizada para que un director de instalaciones, un contratista general o un desarrollador de almacenes por primera vez pueda encontrar la profundidad que necesita: primero los fundamentos estructurales, luego las cargas de diseño, los detalles de los cimientos y la envolvente, las aplicaciones específicas de la industria, los desgloses de costos, las adaptaciones regionales, el acondicionamiento interior, los errores comunes y una sección de preguntas frecuentes detallada al final. Componentees centrales que componen una estructura de almacén de acero Cada estructura de almacén de acero se ensambla a partir de un conjunto definido de componentes estructurales y envolventes, cada uno de los cuales desempeña una función distinta de soporte de carga o protección. Comprender estas piezas es la base para evaluar cualquier cotización, conjunto de planos o propuesta de fabricación. Miembros estructurales primarios El marco principal transporta las principales cargas laterales y de gravedad del edificio hasta los cimientos. En la mayoría de los diseños de estructuras de acero a escala de almacén, esto significa columnas y vigas ahusadas conectadas en una articulación de rodilla rígida, formando lo que comúnmente se llama un marco rígido o marco de pórtico. El espacio entre columnas (espacio entre bahías) generalmente es de entre 20 y 30 pies, mientras que el espacio libre entre las paredes laterales puede extenderse mucho más allá de los 100 pies para grandes instalaciones de distribución. Miembros secundarios del marco Las correas (techo) y las vigas (pared) son los miembros de acero secundarios que transfieren cargas desde el revestimiento al marco primario. Las correas Z y las correas C son los dos perfiles conformados en frío más comunes, elegidos en función de la longitud del tramo, los requisitos de elevación del viento y la carga viva del techo. La profundidad de las correas generalmente varía de 8 a 12 pulgadas para el espaciamiento de bahías estándar, y se especifican secciones más profundas donde la carga de nieve o el viento son severos. Sistemas de refuerzo El refuerzo de varilla diagonal, el refuerzo en X o el refuerzo de portal resisten las fuerzas laterales del viento y la actividad sísmica. Los tramos de refuerzo generalmente se colocan en ambos extremos del edificio y a intervalos a lo largo, espaciados no más de 200 a 250 pies en zonas sísmicas. Revestimiento de techos y paredes Los paneles de techo metálicos con junta alzada, los paneles metálicos aislados (IMP) o los sistemas de membranas integradas terminan el plano del techo, mientras que los paneles de acero corrugados o nervados, IMP o paneles de concreto inclinados comúnmente terminan las paredes de una estructura de almacén de acero. Conexiones y sujetadores Pernos de alta resistencia, generalmente de grado A325 o A490, conectan los miembros del marco primario en la rodilla y la cumbrera, mientras que los tornillos autoperforantes con arandelas de EPDM fijan el marco secundario y los paneles de revestimiento. El diseño de la conexión determina cuánta tolerancia de campo tiene el equipo de montaje, y las conexiones mal detalladas son una fuente frecuente de retrasos en el cronograma durante el montaje de la estructura de acero. Especificaciones de componentes típicas para una estructura de almacén de acero de tamaño mediano (80 000 a 150 000 pies cuadrados) Component Material típico Espaciado/calibre típico marco primario ASTM A992/A572 Gr. 50 acero armado Espacio entre bahías de 25 pies Correas / vigas Sección Z o C conformada en frío, galvanizada G90 5 pies en el centro Panel de techo Acero con costura alzada o IMP calibre 24 Panel de pared Acero corrugado o IMP calibre 26 refuerzo Varilla redonda o cable Cada 200 a 250 pies Pernos (conexiones primarias) A325 / A490 de alta resistencia Por diseño de conexión Tipos de sistemas estructurales utilizados para estructuras de almacén de acero No todas las estructuras de acero se construyen de la misma manera. Los compradores de almacenes generalmente eligen entre tres sistemas estructurales principales, cada uno de ellos adecuado a diferentes requisitos de luz, presupuestos y condiciones del sitio. Edificios metálicos prediseñados (PEMB) Los sistemas de estructura de acero prediseñados se diseñan utilizando software estandarizado, se fabrican fuera del sitio con las dimensiones exactas y se envían como un kit atornillado. Este método es el más rápido y rentable para almacenes rectangulares sin líneas de techo inusuales ni complejidad de entrepiso. Estructura de acero estructural convencional La estructura convencional utiliza vigas y columnas de ala ancha laminadas en caliente diseñadas proyecto por proyecto. Permite una mayor flexibilidad arquitectónica, alturas de alero más altas, cargas de grúa más pesadas y formas de construcción irregulares, pero normalmente cuesta entre un 10 y un 20 por ciento más que una estructura de acero prediseñada comparable. Sistemas de acero híbridos y modulares Los sistemas híbridos combinan un marco primario prediseñado con acero convencional para pasarelas de grúa, entrepisos o módulos de oficinas. Los componentes de estructura de acero modular, prefabricados en un entorno de fábrica controlado, se utilizan cada vez más para comprimir los cronogramas in situ para el almacenamiento en frío y los centros de cumplimiento automatizados. Elegir entre los tres sistemas Una caja de distribución rectangular simple con alturas de alero estándar inferiores a 36 pies casi siempre funciona mejor con una estructura de acero prediseñadas. Las instalaciones con superficies irregulares, grúas puente pesadas, entrepisos altos o frentes de oficinas arquitectónicas generalmente justifican el costo adicional de la estructura convencional o híbrida. Ventajas clave de elegir una estructura de almacén de acero sobre otros materiales de construcción Distancias libres más largas: Los marcos de estructura de acero pueden alcanzar luces sin columnas que superan los 150 pies, maximizando la flexibilidad del diseño de los estantes y el radio de giro del montacargas. Calendario de construcción más rápido: La fabricación fuera del sitio permite erigir la estructura de un almacén de acero en 8 a 16 semanas para una instalación de tamaño mediano, en comparación con 20 semanas o más para el concreto inclinado. Cargas de cimentación más bajas: El acero pesa aproximadamente un tercio de una estructura de hormigón equivalente, lo que reduce el tamaño de la zapata y el costo de excavación. Flexibilidad de diseño para futuras expansiones: Las conexiones atornilladas hacen que las extensiones de las paredes finales y los tramos adicionales sean sencillos en comparación con la demolición y reconstrucción de paneles inclinables de concreto. Rendimiento material predecible: El acero se fabrica según especificaciones ASTM estrictamente controladas, lo que brinda a los ingenieros valores de límite elástico consistentes para los cálculos de carga. Alto valor de chatarra y reciclaje al final de su vida útil, que se analiza con más detalle en la sección de sostenibilidad a continuación. El peso total más liviano del edificio reduce el costo de transporte por pie cuadrado cuando los componentes se envían a largas distancias a sitios remotos. La consistencia dimensional de la fabricación en fábrica reduce el retrabajo en el campo en comparación con el concreto colado en el lugar, donde la variabilidad del curado puede afectar las tolerancias. Consideraciones de carga de diseño que los ingenieros deben tener en cuenta Cada estructura de almacén de acero debe diseñarse contra una combinación de gravedad y cargas laterales específicas de su sitio y uso. Omitir o subestimar cualquiera de estas categorías es la causa más común de órdenes de cambio durante la revisión de permisos. Cargas muertas y vivas La carga muerta incluye el peso del marco, el techo y el equipo permanente. La carga viva del techo, generalmente entre 12 y 20 libras por pie cuadrado, según el código local, representa el acceso de mantenimiento y la acumulación menor de nieve fuera de los cálculos formales de carga de nieve. Cargas de nieve y lluvia La carga de nieve en el suelo varía dramáticamente según la región, y la geometría del techo (plano versus a dos aguas de pendiente baja) cambia la forma en que la nieve se acumula contra los parapetos, las pantallas mecánicas o los edificios más altos adyacentes. La carga flotante contra el bordillo de una unidad de techo es un descuido frecuente en el diseño de estructuras de acero. Cargas de viento Los cálculos de la presión del viento dependen de la velocidad básica del viento, la categoría de exposición y la clasificación del cerramiento del edificio. Las grandes puertas corredizas o basculantes cambian el coeficiente de presión interna de un almacén y deben modelarse correctamente, particularmente en regiones costeras propensas a huracanes. Cargas sísmicas En zonas sísmicas moderadas a altas, el factor de modificación de la respuesta para el sistema de estructura de acero elegido (marco de momento ordinario versus marco de momento especial) afecta directamente el tamaño de los miembros y los detalles de las conexiones. Cargas de grúas y estanterías Las instalaciones que utilizan puentes grúa o estanterías selectivas altas imponen cargas puntuales y fuerzas de empuje laterales que deben transferirse a través del marco primario a columnas de grúa aisladas o zapatas reforzadas. Cargas colaterales Las tuberías de rociadores, los conductos, la iluminación y los sistemas transportadores suspendidos en el techo añaden una carga colateral que debe incluirse en el diseño del marco original; modernizar una estructura de acero para soportar cargas colaterales no planificadas después de la construcción es mucho más costoso que especificarlo desde el principio. Requisitos de cimentación y anclaje para estructuras de almacén de acero Debido a que una estructura de almacén de acero concentra las cargas en placas de base de columnas discretas en lugar de distribuirlas a lo largo de una pared continua, el diseño de los cimientos difiere significativamente de la construcción de mampostería o concreto. Zapatas aisladas La mayoría de los edificios con estructura de acero de estructura rígida utilizan zapatas aisladas debajo de cada columna, cuyo tamaño se basa en la capacidad de carga del suelo, las fuerzas de reacción del marco y los requisitos locales de profundidad de las heladas. Pernos de anclaje y placas base El patrón de los pernos de anclaje, la profundidad de empotramiento y la distancia al borde los especifica el ingeniero del fabricante del edificio y deben coincidir exactamente con el patrón de los orificios de la placa base; Las desviaciones de campo de incluso media pulgada pueden impedir el correcto montaje de la columna. Consideraciones sobre losa a nivel Las losas de piso de almacén que soportan estanterías de pasillo estrecho o vehículos guiados automáticamente requieren mayores tolerancias de planitud (FF) y nivelación (FL), a menudo FF50/FL35 o más ajustadas, junto con malla de refuerzo o fibra del tamaño adecuado para las cargas puntuales de estantería específicas. Cimientos profundos para suelos con malas condiciones En sitios con arcilla blanda, niveles freáticos altos o suelo de relleno, las zapatas aisladas pueden no proporcionar una capacidad de carga adecuada. En estos casos, los pilotes hincados, los pilares helicoidales o los pilares perforados transfieren las cargas de las columnas a un estrato de suelo más profundo y competente, lo que agrega costos pero evita el asentamiento diferencial a largo plazo que puede distorsionar el marco de una estructura de acero con el tiempo. Sistemas de techado, aislamiento y control climático El rendimiento térmico se ha convertido en uno de los mayores diferenciadores entre una estructura básica de almacén de acero y una instalación construida según los códigos energéticos modernos, particularmente para almacenamiento refrigerado o con temperatura controlada. Paneles metálicos aislados versus aislamiento aplicado en campo Los paneles metálicos aislados combinan la piel exterior, el núcleo aislante y el revestimiento interior en un solo panel sellado de fábrica, lo que ofrece valores R más altos por pulgada y menos puntos de puente térmico que el aislamiento de fibra de vidrio aplicado en el campo colocado entre correas. Barreras de vapor para almacenamiento en frío Los edificios con estructura de acero para almacenamiento en frío requieren una barrera de vapor continua en el lado cálido del aislamiento para evitar la condensación dentro de la pared o el conjunto del techo, que de otro modo puede provocar acumulación de hielo y corrosión del panel con el tiempo. Ventilación y claraboyas Los respiraderos de cumbrera, los extractores de aire eléctricos y los paneles de tragaluz translúcidos reducen la carga de iluminación diurna y controlan la acumulación de calor en espacios de almacén no acondicionados, un requisito cada vez más común según los códigos de energía actualizados. Ventiladores de Calefacción Radiante y Destratificación Los almacenes con estructura de acero de gran volumen a menudo estratifican el aire caliente cerca de la cubierta del techo. Los ventiladores de destratificación de alto volumen y baja velocidad empujan el aire caliente hacia el piso de trabajo, mientras que los calentadores de tubo radiante colocados a lo largo del edificio brindan calor dirigido con menos pérdida de energía que los sistemas de aire forzado en espacios altos y abiertos. Características de resistencia al fuego y seguridad humana El acero estructural desnudo pierde resistencia rápidamente a altas temperaturas, por lo que la estrategia de protección contra incendios es una parte central del diseño de cualquier estructura de almacén de acero y no una ocurrencia tardía. Los sistemas de rociadores automáticos, típicamente cabezales ESFR (Respuesta Rápida de Supresión Temprana) para almacenamiento en pilas altas, son el principal método de protección contra incendios en la mayoría de los almacenes modernos con estructura de acero. Los conjuntos de muros resistentes al fuego o los muros cortafuegos de mampostería independientes separan los grandes almacenes en áreas de incendio manejables para limitar la demanda del sistema de rociadores y la exposición de los seguros. Es posible que se requiera protección contra incendios intumescente o aplicada con aerosol en las columnas de acero estructural que sostienen entrepisos ocupados o áreas de oficinas dentro del cerramiento del almacén. Las salidas de humo y calor integradas en el sistema de paneles del techo ayudan al acceso del departamento de bomberos y reducen la propagación del fuego a través de grandes placas de piso abiertas. Los sistemas de rociadores en estante generalmente se requieren cuando la altura de almacenamiento excede los umbrales de protección estándar solo para el techo, particularmente para plásticos u otros productos de alto riesgo. Cronograma de construcción: del diseño a la ocupación Una de las preguntas más frecuentes de los desarrolladores de almacenes se refiere a una programación realista. Si bien cada proyecto varía según el tamaño, la jurisdicción de los permisos y la complejidad del sitio, una estructura típica de almacén de acero de tamaño mediano sigue una secuencia predecible. Evaluación del sitio, estudio geotécnico y diseño conceptual, generalmente de 3 a 6 semanas. Ingeniería estructural, preparación de planos de permisos y presentación de jurisdicción, generalmente de 4 a 10 semanas, dependiendo de la carga de revisión local. La fabricación de acero y la aprobación de los planos de taller, generalmente de 8 a 14 semanas, y a menudo se ejecutan en paralelo con la nivelación del sitio y los trabajos de cimentación. Construcción de cimientos y losas, generalmente de 4 a 8 semanas. El montaje en acero, normalmente la fase más rápida, suele tardar de 2 a 6 semanas para un marco primario atornillado una vez que el material llega al sitio. Cierre del sobre, instalación mecánica, eléctrica y de plomería, generalmente de 6 a 12 semanas. Acondicionamiento interior, incluida la instalación de estanterías, equipo de muelle y acabado de pisos, generalmente de 4 a 10 semanas, dependiendo de la complejidad de la automatización. Inspecciones finales, puesta en servicio y ocupación, generalmente de 2 a 4 semanas. La duración total del proyecto desde el inicio del diseño inicial hasta la ocupación de una estructura típica de almacén de acero en el rango de 100,000 a 200,000 pies cuadrados comúnmente cae entre 9 y 14 meses, aunque los mercados laborales ajustados y los retrasos en los permisos pueden extender este rango. Las instalaciones que incorporan automatización pesada o almacenamiento refrigerado con frecuencia tienden hacia el extremo más largo de ese rango debido a los prolongados plazos de entrega de los equipos. Factores de costo que influyen en el precio de la estructura de almacén de acero El precio de la estructura de almacén de acero se cotiza por pie cuadrado de superficie del edificio, pero la cifra por pie cuadrado oculta una variación significativa dependiendo de los factores que se detallan a continuación. Principales impulsores de costos para proyectos de estructuras de almacenes de acero Factor de costo Impacto en el costo total Ancho de tramo libre Los tramos más anchos requieren marcos más profundos y pesados, lo que aumenta el tonelaje de acero por pie cuadrado. Altura del alero Cada 5 a 10 pies adicionales de altura del alero agrega un costo significativo de paneles de pared y marcos. Precios de las materias primas de acero Los precios de las bobinas laminadas en caliente y de las formas estructurales fluctúan con los mercados mundiales de acero y chatarra Nivel de aislamiento de techos y paredes. El almacenamiento en frío o los paneles aislados de alto valor R cuestan significativamente más que los paneles sin aislamiento Sistemas de grúa Los puentes grúa requieren columnas reforzadas, vigas de rodadura y refuerzos adicionales. Condiciones del sitio y del suelo. La mala capacidad de carga del suelo aumenta el tamaño de los cimientos y puede requerir pilotaje profundo Puertas de muelle y niveladores Cada posición del muelle agrega costos de marco, puerta, nivelador y sello. Especificación de losa de piso Las mayores tolerancias de planitud para la automatización añaden mano de obra de acabado y costos de material. Mercado laboral regional Las tarifas y la disponibilidad de mano de obra de montaje varían significativamente según el área metropolitana y la temporada. Los compradores que evalúan múltiples cotizaciones para una estructura de almacén de acero siempre deben confirmar que las ofertas de la competencia incluyen un alcance idéntico: el diseño de los cimientos, las especificaciones de la losa del piso, los valores R de aislamiento y las cantidades del paquete del muelle son los lugares más comunes donde las cotizaciones divergen sin que los compradores se den cuenta. Estructuras de almacén de acero por aplicación industrial El diseño del almacén nunca es igual para todos. El uso previsto del edificio determina la altura del alero, las especificaciones del piso, el paquete de aislamiento y la configuración del muelle mucho antes de que se dimensione una sola viga. Centros logísticos de comercio electrónico Las operaciones de cumplimiento prefieren alturas de alero altas, a menudo de 36 a 40 pies, para soportar sistemas automatizados de almacenamiento y recuperación, módulos de selección de entrepiso y estanterías selectivas densas. El espaciado de las columnas se planifica en función de los diseños de las líneas de transporte y clasificación tanto como en función de la eficiencia estructural. Almacenamiento en frío y distribución de alimentos Los almacenes con estructura de acero refrigerada requieren barreras de vapor continuas, conjuntos de paneles aislados más gruesos y sellos de muelle especializados para limitar la infiltración durante la carga. Las losas de piso en las zonas de congelación a menudo incluyen sistemas de calefacción debajo de la losa para evitar que las heladas se levante debajo del piso aislado. Manufactura e Industria Ligera Los edificios de fabricación con frecuencia requieren cargas colaterales más pesadas para puentes grúa, tuberías de proceso y sistemas de recolección de polvo, junto con losas de piso reforzadas para soportar la vibración y las cargas puntuales de los equipos de producción. Terminales de Cross-Dock y Transporte Las instalaciones de cross-docking priorizan la profundidad del edificio y el número de puertas del andén sobre la altura, y a menudo utilizan un perfil de construcción más angosto con puertas del andén a lo largo de ambas paredes largas para minimizar el tiempo de permanencia del producto entre los remolques de entrada y salida. Autoalmacenamiento y almacén flexible Los edificios con estructura de acero de menor escala para autoalmacenamiento o espacios industriales flexibles suelen utilizar alturas de alero más cortas, cargas de techo más ligeras y una geometría de techo de pendiente única o a dos aguas más simple para minimizar el costo por pie cuadrado rentable. Adaptaciones de diseño regionales y climáticas específicas Una estructura de almacén de acero diseñada para una zona climática rara vez se transfiere directamente a otra sin modificaciones. Las condiciones regionales cambian todo, desde la inclinación del techo hasta las especificaciones del revestimiento de los paneles. Regiones de clima frío y fuertes nevadas Las pendientes más pronunciadas de los tejados eliminan la nieve de forma más eficaz y los casos de carga de nieve desequilibrada deben comprobarse en valles, parapetos y equipos del tejado. Los paquetes de aislamiento suelen ser más gruesos y los detalles de la barrera de vapor en las penetraciones se vuelven especialmente importantes para evitar la corrosión provocada por la condensación. Regiones costeras y de fuertes vientos La protección contra los desechos transportados por el viento en las aberturas de puertas y ventanas, los patrones mejorados de sujeción de los paneles del techo y los sistemas de revestimiento más resistentes a la corrosión son estándar para los edificios con estructura de acero dentro de varios kilómetros de una costa. Climas cálidos y áridos Los revestimientos reflectantes para techos fríos reducen la ganancia de calor solar, y las estrategias adicionales de ventilación o enfriamiento por evaporación ayudan a controlar las temperaturas interiores en espacios de almacén no acondicionados durante períodos prolongados de alta temperatura. Regiones sísmicamente activas Los sistemas de marcos especiales contra momento o marcos arriostrados, detalles de conexión más conservadores y una atención cuidadosa al apuntalamiento de los componentes no estructurales (estanterías, entrepisos, unidades de techo) son una práctica estándar para los almacenes con estructura de acero en zonas altamente sísmicas. Sistemas interiores y equipamiento para estructuras de acero para almacenes. Mezzanines y Módulos de Pick Multinivel Los almacenes con estructura de acero aceptan fácilmente plataformas de entrepiso atornilladas para almacenamiento adicional o área de recogida y embalaje sin alterar el marco principal del edificio, siempre que el diseño original tuviera en cuenta las cargas puntuales adicionales en las zapatas a nivel del suelo. Integración de estanterías Las estanterías para paletas selectivas, las estanterías de acceso directo y los sistemas push-back generalmente se anclan directamente a la losa del piso, independientemente del marco de la estructura de acero primaria, aunque las estanterías muy altas pueden requerir amarres laterales a las columnas del edificio en áreas de alta actividad sísmica. Iluminación y Distribución Eléctrica Las luminarias LED de gran altura suspendidas de correas o una rejilla de iluminación dedicada brindan una iluminación uniforme en los interiores de estructuras de acero de gran envergadura, mientras que la distribución eléctrica de los electroductos a lo largo del edificio simplifica la futura reubicación de equipos en comparación con los tramos de conductos fijos. Equipos de muelle y áreas de carga Los niveladores de muelle, las restricciones de vehículos y los sellos o refugios de muelle se coordinan con la elevación del piso del muelle del edificio, generalmente de 48 a 52 pulgadas sobre el nivel del suelo, y se enmarcan en el sistema de paneles de pared de estructura de acero en el momento de la construcción. Preparación para la automatización y la robótica La planificación de instalaciones para vehículos guiados automatizados, robots móviles autónomos o sistemas automatizados de almacenamiento y recuperación debe especificar las tolerancias de planitud del piso, el espaciado de las columnas y la infraestructura eléctrica durante la fase inicial de diseño de la estructura de acero, ya que la adaptación posterior de estos requisitos es considerablemente más disruptiva y costosa. Comparación de estructuras de almacén de acero con alternativas de madera y de hormigón inclinado Estructura de acero versus inclinación de concreto Los paneles inclinables de concreto ofrecen una fuerte resistencia al fuego y masa térmica, pero requieren un área de colocación significativa para el vaciado de los paneles, un sistema de cimentación más pesado y un cronograma más largo para el curado de los paneles antes del montaje. La estructura de acero, por el contrario, se envía prefabricada y requiere mucho menos tiempo de fundición en el sitio. Estructura de acero versus estructura de madera Las estructuras de madera pesada se utilizan ocasionalmente para almacenes más pequeños o edificios de almacenamiento estilo granero, pero no pueden igualar la capacidad de luz libre, la consistencia del comportamiento contra incendios o la estabilidad dimensional de una estructura de acero a escala de almacén, y los costos de la madera han mostrado una volatilidad mucho mayor en los últimos años. Estructura de acero frente a paredes de bloques de mampostería Los muros de mampostería a veces se combinan con un marco de techo de estructura de acero para alturas de muro más bajas, lo que ofrece una fuerte resistencia al impacto en los muelles de carga, pero la construcción de mampostería es significativamente más lenta y requiere más mano de obra que un sistema de muro de paneles de acero. Combinaciones híbridas Muchos grandes centros de distribución en realidad combinan sistemas: un friso inclinable de concreto o de mampostería en la pared inferior para resistencia al impacto cerca de las puertas del muelle, combinado con un marco de techo de estructura de acero y paneles de pared superior arriba, equilibrando la durabilidad a nivel con las ventajas de velocidad y luz del acero arriba. Errores comunes de diseño y adquisición que se deben evitar Subestimar la carga colateral para futuras adiciones de rociadores, transportadores o paneles solares, lo que obliga a un costoso refuerzo del marco en el futuro. Comparar cotizaciones de estructuras de acero sin confirmar un alcance idéntico de cimientos, losas y aislamiento entre los postores. No coordinar las dimensiones de la puerta del muelle y del patio de remolques con la flota de remolques real y los requisitos del radio de giro antes de finalizar el plano del sitio. Saltarse la especificación de planitud del piso antes de tiempo y luego descubrir que la losa no puede soportar la automatización planificada o el almacenamiento en pasillos muy estrechos. Pasar por alto los requisitos regionales de protección contra la corrosión, particularmente en ubicaciones costeras o con alta humedad, lo que acorta la vida útil de los paneles y los sujetadores. Retrasar la coordinación de los servicios públicos (capacidad de energía, agua para protección contra incendios) hasta el final del diseño, lo que puede agregar meses al cronograma de un proyecto de estructura de acero que de otro modo sería rápido. Mantenimiento, protección contra la corrosión y durabilidad a largo plazo Una estructura de almacén de acero debidamente especificada, cuando se protege correctamente, tiene una vida útil superior a 40 a 50 años con mantenimiento de rutina. El principal riesgo de durabilidad es la corrosión, que se controla mediante varias estrategias estratificadas. La galvanización en caliente o el recubrimiento de zinc G90 en los miembros de la estructura secundaria proporcionan resistencia a la corrosión a largo plazo en la mayoría de los entornos interiores. Los paneles de techo y paredes pintados o recubiertos de Galvalume resisten la degradación de los rayos UV y la intrusión de humedad; Los sitios costeros o de alta humedad a menudo especifican pesos de recubrimiento más pesados. La inspección de rutina de los sujetadores, selladores y tapajuntas del techo cada 12 a 24 meses evita que pequeñas fugas se conviertan en problemas de corrosión estructural. El mantenimiento de canalones y bajantes evita que el agua se estanque contra las bases de los paneles de las paredes, una fuente común de corrosión prematura a nivel del suelo. La verificación periódica del torque de las conexiones atornilladas críticas ayuda a confirmar que el marco primario conserva la capacidad total de diseño durante décadas de servicio. Sostenibilidad y reciclabilidad al final de su vida útil El acero se encuentra entre los materiales de construcción más reciclados del mundo, y una estructura de almacén de acero que llega al final de su vida útil se puede desmantelar y recuperar el material casi por completo, en lugar de enviarlo al vertedero como escombros de demolición. Muchos fabricantes de estructuras de acero ahora informan porcentajes de contenido reciclado en el rango del 25 al 90 por ciento, dependiendo de la fábrica y el tipo de producto, y los revestimientos reflectantes para techos fríos en techos de paneles de acero pueden reducir la ganancia de calor en los techos, soportando cargas de enfriamiento más bajas en el espacio acondicionado del almacén. Los paneles solares en tejados también son cada vez más comunes en los tejados de almacenes con estructura de acero, ya que la gran superficie ininterrumpida del tejado y la capacidad de carga colateral diseñada hacen que el montaje del panel sea sencillo en comparación con geometrías de tejado más fragmentadas. Preguntas frecuentes sobre estructuras de acero para almacenes ¿Qué ancho puede abarcar una estructura de almacén de acero sin columnas interiores? La mayoría de los sistemas de estructuras de acero prediseñadas alcanzan cómodamente luces libres de 80 a 120 pies, y los diseños especializados de luces largas que utilizan marcos cónicos o sistemas de vigas pueden exceder los 150 pies, dependiendo de la carga del techo y los requisitos de exposición al viento. ¿Cuál es la altura típica del alero de un almacén moderno? Los almacenes de distribución y cumplimiento comúnmente especifican alturas de alero entre 32 y 40 pies para acomodar sistemas de estanterías selectivas altas, mientras que los edificios de almacenamiento o fabricación más livianos pueden usar alturas de alero más cercanas a 24 a 28 pies. ¿Se puede ampliar más adelante una estructura de almacén de acero existente? Sí. Debido a que la mayoría de las conexiones de estructuras de acero se atornillan en lugar de soldarse en el campo, agregar tramos en una pared final generalmente es sencillo, siempre que el diseño original de los cimientos y las reacciones del marco se documentaran para referencia futura. ¿Cómo se comporta una estructura de almacén de acero en regiones con fuertes vientos o huracanes? Cuando se diseña según la categoría de exposición al viento y la clasificación de recinto aplicables, una estructura de acero funciona de manera confiable en regiones con fuertes vientos; Los detalles más críticos son la protección de las aberturas de puertas y ventanas, los patrones de sujeción de los paneles del techo y las conexiones de elevación en el alero y la cumbrera. ¿Se requiere aislamiento para cada estructura de almacén de acero? Los requisitos de aislamiento dependen de la ocupación y del código energético local. Los edificios de almacenamiento secos y no acondicionados pueden utilizar un aislamiento mínimo, mientras que cualquier espacio de oficina acondicionado, refrigerado u ocupado dentro de la estructura de acero requerirá niveles de aislamiento que cumplan con el código de energía aplicable. ¿Cuánto dura normalmente una estructura de almacén de acero? Con las especificaciones de recubrimiento adecuadas y un mantenimiento de rutina, un almacén con estructura de acero normalmente alcanza entre 40 y 50 años de vida útil, y muchos edificios bien mantenidos continúan funcionando mucho más allá de ese rango. ¿Puede una estructura de almacén de acero soportar paneles solares en el tejado? Sí, siempre que el diseño de carga colateral original tuviera en cuenta el peso del panel solar, los puntos de fijación del riel de montaje y la elevación del viento en el conjunto. Agregar energía solar a una estructura de acero que no fue diseñada para la carga adicional requiere una revisión de ingeniería antes de la instalación. ¿Qué altura de alero y espacio entre columnas funcionan mejor para los sistemas de almacenamiento automatizados? Los sistemas automatizados de almacenamiento y recuperación generalmente favorecen alturas de alero más altas, a menudo de 40 pies o más, y un espaciado de columnas coordinado directamente con las dimensiones del módulo de pasillo y estante del proveedor de automatización, por lo que esta coordinación debe ocurrir durante la fase más temprana del diseño de la estructura de acero en lugar de después de que se complete la estructura. ¿Cuánto afecta la condición del suelo al costo de una estructura de almacén de acero? La condición del suelo puede cambiar significativamente el costo total del proyecto, ya que una capacidad de carga deficiente o un nivel freático alto pueden requerir cimientos profundos, como pilotes hincados o pilares perforados en lugar de simples cimientos extendidos aislados, lo que agrega costo y tiempo al cronograma. ¿Cuál es la diferencia entre un marco rígido y una estructura de acero con marco de armadura? Un marco rígido utiliza miembros armados ahusados ​​con una conexión de momento en la rodilla y la cumbrera, lo que ofrece una solución eficiente para la mayoría de los tramos estándar, mientras que un marco de celosía utiliza una celosía de miembros más pequeños y generalmente se reserva para tramos muy largos o condiciones de carga de nieve más pesadas donde un marco rígido sólido se volvería imprácticamente profundo. .sw-article { font-size: 16px; line-height: 2; color: #222222; text-align: left;}.sw-article .sw-section { margin-bottom: 40px;}.sw-article h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #0e2f4d;}.sw-article h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #1374b2;}.sw-article p { font-size: 16px; text-align: left; margin-bottom: 15px;}.sw-article ul,.sw-article ol { margin-bottom: 15px; padding-left: 8px;}.sw-article li { font-size: 16px; margin-bottom: 5px;}.sw-article strong { color: #0e2f4d;}/* Hero / opening section */.sw-article .sw-hero-block { background: linear-gradient(135deg, #1374b2 0%, #0e5686 100%); color: #ffffff; padding: 32px 28px; border-radius: 10px;}.sw-article .sw-hero-block h2 { color: #ffffff;}.sw-article .sw-hero-block p { color: #eaf4fb;}.sw-article .sw-hero-block strong { color: #ffffff; text-decoration: underline; text-decoration-color: #7fc4ec;}/* Alternating tinted section */.sw-article .sw-alt-bg { background-color: #f2f8fc; border-left: 5px solid #1374b2; padding: 26px 28px; border-radius: 4px;}/* Callout style section with top/bottom rule framing */.sw-article .sw-callout-block { border-top: 2px solid #1374b2; border-bottom: 2px solid #dfe9f0; padding: 28px 4px;}.sw-article .sw-callout-block h2::before { content: ""; display: inline-block; width: 10px; height: 10px; background-color: #1374b2; border-radius: 50%; margin-right: 10px;}/* Table wrapper spacing already handled inline per spec */.sw-article table { margin-top: 5px;}/* FAQ items */.sw-article .sw-faq-item { background-color: #ffffff; border: 1px solid #dfe9f0; border-left: 4px solid #1374b2; border-radius: 4px; padding: 18px 20px; margin-bottom: 15px;}.sw-article .sw-faq-item h3 { margin-bottom: 8px;}.sw-article .sw-faq-item p { margin-bottom: 0;}/* Mobile responsiveness */@media screen and (max-width: 768px) { .sw-article .sw-hero-block, .sw-article .sw-alt-bg { padding: 20px 16px; } .sw-article .sw-callout-block { padding: 20px 2px; } .sw-article h2 { font-size: 20px; } .sw-article table, .sw-article thead, .sw-article tbody, .sw-article th, .sw-article td, .sw-article tr { font-size: 14px; } .sw-article .sw-faq-item { padding: 14px 14px; }}

Vigas metálicas para la construcción de edificios: respuesta directa y especificaciones básicas Las vigas metálicas, principalmente vigas en I laminadas en caliente, vigas en H (secciones de ala ancha) y vigas cajón soldadas, siguen siendo el elemento de carga estándar para edificios de varios pisos, cobertizos industriales y puente modular de acero vanos porque ofrecen una relación resistencia-peso que el hormigón y la madera no pueden igualar en secciones transversales comparables. Una viga de ala ancha W12x26, que pesa sólo 26 libras por pie lineal, soporta aproximadamente la misma carga de flexión que una sección de concreto que pesa de cuatro a cinco veces más. Para un tramo de piso típico de 20 pies en una construcción comercial, los diseñadores comúnmente seleccionan vigas de W16x26 a W18x35 dependiendo de los requisitos de carga viva, mientras que las vigas de puentes modulares de acero para cruces de peatones y vehículos ligeros generalmente se encuentran en el rango de W24 a W36 con capacidades de luz de entre 40 y 120 pies por módulo. El resto de este artículo desglosa los tipos de vigas, cálculos de carga, sistemas de revestimiento, pasos de fabricación, comparaciones de costos y el papel específico que desempeñan las vigas metálicas en el ensamblaje de puentes prefabricados. 36.000 psi rendimiento mínimo, acero al carbono ASTM A36 50.000 Rendimiento mínimo en psi, grado de brida ancha A992 1,6x ganancia de fuerza cambiando A36 a A572 Grado 50 120 pies viga de puente modular típica máxima de un solo vano Tipos de vigas metálicas utilizadas en proyectos de construcción Los marcos de construcción combinan varias formas laminadas y fabricadas, cada una adaptada a un tramo, trayectoria de carga o detalle de conexión específicos. Seleccionar el perfil incorrecto es una de las causas más comunes de órdenes de cambio durante el montaje en acero. Perfiles comunes de vigas de acero estructural y sus aplicaciones típicas en la construcción. Perfil Rango de profundidad Aplicación típica Costo relativo por tonelada Forma de W (brida ancha) 4 a 44 pulgadas Estructuras de piso y techo primario, columnas. Línea de base Forma de S (viga en I estándar) 3 a 24 pulgadas Pistas de grúa, proyectos de modernización más antiguos 5 a 8 por ciento Forma de C (canal) 3 a 15 pulgadas Correas, vigas, marcos de bordes. 3 a 6 por ciento Sección de caja HSS 2 a 20 pulgadas cuadradas/rectas Columnas, marcos arquitectónicos expuestos. 15 a 25 por ciento Viga de placa armada 18 a 96 pulgadas Cubiertas de luces largas, tableros de puentes modulares de acero 30 a 45 por ciento Las vigas de placa armada, soldadas a partir de placas de ala y alma en lugar de laminadas en un laminador, dominan los trabajos de luces largas donde se agotan las profundidades estándar del catálogo. Este es el perfil que se especifica con mayor frecuencia para las vigas principales de puentes de acero modulares, ya que los fabricantes pueden ajustar el espesor del ala sección por sección para que coincida con el diagrama de momento flector en lugar de usar una sección transversal constante para todo el tramo. Cálculos de capacidad de carga y luz La luz permitida para una viga determinada depende de tres factores: límite elástico del acero, módulo de sección del perfil y combinación de carga aplicada (carga muerta más carga viva, agregando viento o sísmica cuando sea relevante). Como regla de trabajo, los ingenieros dimensionan las vigas del piso a una profundidad de aproximadamente un tramo dividido por 20 para cargas vivas típicas de oficina de 50 libras por pie cuadrado, luego verifican la deflexión bajo el tramo dividido por 360 para acabados que son sensibles al movimiento. El siguiente cuadro ilustra la relación para una serie común en forma de W bajo carga de piso uniforme, y muestra cómo la luz permitida crece con la profundidad de la viga con una carga fija de 50 psf. W10 W14 W18 W24 W30 16 pies 22 pies 30 pies 38 pies 44 pies Luz (pies) Estas cifras asumen acero A992 Grado 50 con intervalos de arriostramiento estándar y son ilustrativos y no un sustituto de un cálculo estructural estampado. Las secciones más profundas no escalan linealmente con el peso. : pasar de W10 a W30 aproximadamente triplica la luz permitida y solo duplica el peso por pie, razón por la cual los techos de luces largas y las plataformas de puentes prefieren secciones más profundas y livianas en relación con la luz en lugar de apilar múltiples vigas poco profundas. Calidades de acero y selección de materiales para vigas La selección de grados afecta tanto el costo como el tamaño de la sección. Cuatro grados cubren la gran mayoría de los trabajos de construcción y fabricación de puentes modulares de acero. Acero al carbono A36: rendimiento de 36 000 psi, el grado más común para ángulos, placas y miembros secundarios donde el ahorro de peso importa menos que el costo. A992 Grado 50: rendimiento de 50 000 psi, el grado predeterminado para las formas en W laminadas en los Estados Unidos desde principios de la década de 2000, lo que brinda aproximadamente un 39 por ciento más de resistencia que el A36 a un precio unitario similar. A572 Grado 50/60/65: acero de baja aleación de alta resistencia utilizado para vigas de placa y miembros de puentes con cargas pesadas, disponible con un rendimiento de hasta 65 000 psi. Acero resistente a la intemperie (tipo A588): forma una capa de óxido estable que elimina los ciclos repetidos de pintura, ampliamente especificado para vigas de puentes de acero modulares expuestas en entornos rurales y de carreteras. Ahorro de peso gracias a la selección de calidad del compuesto en todo un proyecto. En un marco de almacén de 30,000 pies cuadrados, cambiar las vigas primarias de A36 a Grado 50 generalmente reduce el tonelaje total de acero entre un 12 y un 18 por ciento, lo que reduce los costos de material y tiempo de grúa, aunque el precio por tonelada del Grado 50 es ligeramente más alto. Vigas metálicas en la construcción de puentes modulares de acero Un puente modular de acero se ensambla a partir de módulos prefabricados de vigas y paneles de plataforma que se atornillan o fijan entre sí en el sitio en lugar de soldarse como una estructura continua. El enfoque se remonta a los puentes de paneles militares y ahora cubre todo, desde cruces de peatones hasta puentes de desvío de autopistas de dos carriles clasificados para cargas legales de camiones. Velocidad Implementación rápida Un puente modular de acero de un solo carril de 60 a 80 pies generalmente se puede erigir en dos a cuatro días una vez que los cimientos están listos, en comparación con varias semanas para un tramo de concreto moldeado in situ. Capacidad Clases de carga nominal Las vigas de puente de acero basadas en paneles se clasifican comúnmente en clases de carga estándar hasta carga de carretera HL-93, adaptando la profundidad de la viga y el espesor del ala a la configuración del eje requerida. Reutilizar Reutilizabilidad Los componentes atornillados de puentes modulares de acero se pueden desmontar y reubicar, una práctica común para puentes de desvío temporales y cruces en obras de construcción que se necesitan durante seis a dieciocho meses. Encajar Adaptabilidad del sitio Los patrones de pernos estandarizados permiten que el mismo módulo de viga acomode extensiones de tramo agregando paneles intermedios, lo que reduce la necesidad de una viga diseñada a medida en cada cruce. Las vigas principales en una plataforma de puente modular de acero casi siempre son vigas en forma de W profundas o vigas de placas soldadas dimensionadas para la luz nominal del panel, conectadas de extremo a extremo a través de placas de empalme atornilladas de alta resistencia en lugar de soldaduras de campo, ya que las conexiones atornilladas se pueden inspeccionar y verificar el torque mucho más rápido que las soldaduras durante un programa de instalación comprimido. Sistemas de recubrimiento y protección contra la corrosión El acero estructural sin recubrimiento pierde aproximadamente entre 0,001 y 0,005 pulgadas de espesor de sección por año en un ambiente industrial al aire libre típico, razón por la cual la selección del recubrimiento se trata como una decisión de diseño y no como una ocurrencia tardía, especialmente en vigas expuestas y vigas de puentes de acero modulares que se encuentran cerca de cruces de agua. Sistemas de recubrimiento para vigas de acero estructural e intervalos de servicio esperados. Sistema de recubrimiento Espesor típico de película seca Intervalo esperado antes del mantenimiento Galvanizado en caliente 3,4 a 4,5 milésimas de pulgada 25 a 40 años, exposición rural/suburbana Acabado de poliuretano con imprimación epoxi. 8 a 12 mils en total 15 a 20 años antes de recubrir Sólo imprimación rica en zinc 2 a 3 milésimas 8 a 12 años antes de repintar Acero resistente a la intemperie (sin recubrimiento) No aplicable Más de 50 años, sin ciclo de repintado La galvanización en caliente es la opción predeterminada para vigas de menos de 40 pies que se ajustan a un tanque de inmersión, mientras que los sistemas de epoxi/poliuretano aplicados en campo cubren vigas de placas más largas y secciones de puentes de acero modulares ensambladas que exceden las dimensiones del tanque. Métodos de fabricación, soldadura y conexión. La fabricación en taller de una viga metálica sigue una secuencia fija, y el orden es importante porque la perforación o soldadura fuera de secuencia introduce una distorsión que es costosa de corregir después del hecho. Corte de bridas y placas de alma a medida mediante corte por plasma CNC o oxicombustible, con tolerancias de corte generalmente mantenidas en más o menos 1/16 de pulgada. Ajuste y soldadura por puntos del alma a las bridas, comprobando su escuadra antes de comenzar la soldadura completa. Soldadura completa, generalmente soldadura por arco sumergido para tramos largos y rectos sobre vigas de placa, que deposita el metal de soldadura más rápido y con menos defectos que la soldadura manual por arco metálico protegido. Perforar o perforar orificios para pernos para placas de empalme en campo y ángulos de conexión, ubicados a partir de una plantilla de taller para garantizar el ajuste en campo. Verificación y enderezamiento de la comba, ya que las vigas largas están precombadas hacia arriba para contrarrestar la deflexión por carga muerta una vez cargadas. Preparación de superficies y aplicación de recubrimiento antes del envío. Las conexiones de campo en marcos de edificios generalmente usan pernos de alta resistencia (grado A325 o A490) en lugar de soldadura de campo, ya que las conexiones atornilladas son más rápidas de instalar, más fáciles de inspeccionar para determinar el torque adecuado y funcionan de manera predecible tanto en marcos de edificios como en juntas de empalme de puentes de acero modulares. Comparación de costos: vigas de acero frente a hormigón y madera El costo del material por tonelada cuenta sólo una parte de la historia; El costo de instalación por pie cuadrado de área enmarcada es el número que realmente determina la selección de vigas en la mayoría de los proyectos. Costo aproximado del marco instalado por sistema estructural, edificio comercial de mediana altura Sistema Costo instalado por pie cuadrado Velocidad típica de erección Eficiencia del tramo Acero estructural en forma de W $18 a $26 Construcción rápida y seca Luces libres altas y más largas Hormigón colado in situ $16 a $24 Lento, requiere tiempo de curado moderado Viga de hormigón prefabricado $20 a $28 moderado, crane-dependent moderado to high Madera pesada/laminada $22 a $32 Construcción rápida y seca moderado, shorter spans El acero gana de manera más decisiva en proyectos con luces libres largas, calendarios ajustados o una necesidad de flexibilidad de renovación posterior, ya que quitar un muro de carga o agregar una abertura es sencillo con estructuras de acero atornilladas y mucho más disruptivo con hormigón fundido. Mejores prácticas de instalación y consideraciones del sitio Los problemas de montaje de estructuras de acero y conjuntos de puentes modulares de acero suelen deberse a un puñado de lagunas de planificación evitables, más que a defectos del material. Confirme el soporte de la base antes de la entrega. Verificar las elevaciones de los pilares o estribos con los planos de taller; un error de elevación de media pulgada en un extremo de una viga puede impedir que los orificios de los pernos se alineen en el empalme. Haga coincidir la capacidad de la grúa con la carga individual más pesada Las vigas de placas largas para tramos de puentes pueden superar las 15 toneladas por pieza; Confirme las tablas de radio y capacidad de la grúa antes del levantamiento, no en la mañana del montaje. Apoye las vigas temporalmente hasta que se fije la plataforma. Una viga de acero no arriostrada casi no tiene resistencia al pandeo por torsión lateral; Los tirantes temporales o los tirantes diagonales permanecen en su lugar hasta que los tirantes permanentes o la plataforma unan el marco. Apriete los pernos según las especificaciones, no al tacto Las conexiones atornilladas de alta resistencia requieren llaves dinamométricas calibradas o verificación de giro de tuerca; Los pernos con poco torque son la principal causa de deslizamiento de las conexiones en estructuras modulares atornilladas. Verifique la inclinación y la alineación antes del atornillado final Las vigas adyacentes en un tablero de puente de múltiples módulos deben inspeccionarse para determinar la coincidencia de elevación antes de apretar completamente las placas de empalme, ya que forzar miembros desalineados crea tensión residual. Pautas de mantenimiento e inspección Un intervalo de inspección documentado extiende la vida útil de la viga mucho más allá de sus supuestos de diseño originales, particularmente para vigas expuestas y estructuras modulares de puentes de acero sujetas a cargas de tráfico y ciclos climáticos. Frecuencia de inspección recomendada por tipo de estructura y exposición. Tipo de estructura Inspección visual Inspección detallada/de revestimiento Estructura interior del edificio Cada 5 años Cada 10 a 15 años Marco expuesto exterior Cada 2 años Cada 5 a 7 años Puente modular de acero, peatonal. Anualmente Cada 3 a 5 años Puente modular de acero, apto para vehículos Anualmente Cada 2 años Los elementos prioritarios durante cualquier inspección incluyen el torque de los pernos en las conexiones de empalme, el espesor de la película de recubrimiento en los extremos de la viga donde el agua tiende a acumularse y cualquier pérdida de sección visible en los puntos de apoyo donde la viga hace contacto con una base o pilar. Preguntas frecuentes ¿Cuál es la diferencia entre una viga en I y una viga en H? Una viga en I (forma de S) tiene alas que se estrechan en espesor hacia los bordes y un ancho de ala más angosto en relación con la profundidad, mientras que una viga en H (ala ancha en forma de W) tiene alas de caras paralelas que son más anchas y más gruesas, lo que le da un módulo de sección más alto y una mejor resistencia al pandeo lateral para la misma profundidad total. Las vigas de puentes y edificios modernos utilizan casi exclusivamente formas en W. ¿Cuánto suele durar un puente modular de acero? Un puente modular de acero con revestimiento adecuado o de acero resistente a la intemperie se diseña comúnmente para una vida útil de 50 a 75 años, y los componentes de soporte y los paneles de la plataforma a veces se reemplazan o mejoran a mitad de ese período sin reemplazar las vigas principales. ¿Se pueden cambiar el tamaño o reforzar las vigas metálicas después de la instalación? Sí. Los métodos comunes incluyen atornillar placas de cubierta adicionales a las alas, agregar una viga suplementaria junto a la existente o instalar columnas de soporte intermedias para acortar el tramo efectivo, todo lo cual requiere una revisión estructural de los puntos de conexión y de apoyo antes de comenzar el trabajo. ¿Para qué clase de carga debe clasificarse un puente modular de acero? Los cruces de peatones y carritos de golf generalmente están clasificados para una carga viva de unos pocos cientos de libras por pie cuadrado, mientras que cualquier puente abierto a camiones o vehículos de emergencia debe estar clasificado para una clase de carga de carretera reconocida que coincida con el vehículo más pesado que se espera que cruce, lo que determina directamente la profundidad requerida de la viga y el espesor del ala. ¿Es mejor galvanizar o pintar las vigas estructurales expuestas? La galvanización generalmente dura más y requiere menos mantenimiento para vigas que se ajustan a las dimensiones del tanque de inmersión, mientras que los recubrimientos epóxicos y de poliuretano aplicados en campo son la opción práctica para vigas de placa de gran tamaño y secciones de puentes de acero modulares ensambladas que no pueden sumergirse como una sola pieza. ¿Cuánto peso puede soportar una viga de piso de edificio estándar? Depende completamente de la profundidad, el nivel y la luz, pero como referencia aproximada, una viga W16x26 en acero Grado 50 que abarca 20 pies generalmente puede soportar una carga uniforme en el rango de 40 a 50 libras por pie cuadrado de área de piso tributario antes de que regulen los límites de deflexión o flexión, lo que cubre la mayoría de las cargas vivas de ocupación de oficinas. .msb-article, .msb-article * { box-sizing: border-box; }.msb-article { font-size: 16px; line-height: 2; color: #26313a; }.msb-section { margin-bottom: 40px; }.msb-article h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px; color: #0f4d75;}.msb-article h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px;}.msb-article p, .msb-article li { font-size: 16px; text-align: left; margin-bottom: 15px;}.msb-article ul, .msb-article ol { margin: 0 0 15px 0; padding: 0; }.msb-article li { margin-bottom: 5px; }.msb-hero { background: linear-gradient(135deg, #eaf4fb 0%, #ffffff 70%); border-left: 4px solid #1374b2; padding: 24px 24px 4px 24px; border-radius: 4px;}.msb-answer-box { background: #ffffff; border: 1px solid #cfe3f0; border-radius: 4px; padding: 16px 20px; margin-bottom: 15px;}.msb-stat-row { display: flex; flex-wrap: wrap; gap: 16px; margin-bottom: 15px;}.msb-stat { flex: 1 1 130px; background: #1374b2; color: #ffffff; border-radius: 4px; padding: 14px 12px; text-align: center;}.msb-stat-num { display: block; font-size: 24px; font-weight: bold; line-height: 1.3; margin-bottom: 4px;}.msb-stat-label { display: block; font-size: 13px; line-height: 1.4;}.msb-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px;}.msb-table thead { display: table-header-group; background: #1374b2; }.msb-table tbody { display: table-row-group; }.msb-table tr { display: table-row; }.msb-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; color: #ffffff;}.msb-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px;}.msb-table tbody tr:nth-child(even) { background: #f2f8fc; }.msb-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080;}.msb-chart { width: 100%; height: auto; margin-bottom: 15px; background: #f7fafc; border-radius: 4px;}.msb-chart-label { font-size: 13px; fill: #26313a; }.msb-chart-value { font-size: 13px; fill: #0f4d75; font-weight: bold; }.msb-chart-axis { font-size: 12px; fill: #6b7a85; }.msb-feature-section { background: #f7fafc; border-radius: 6px; padding: 24px; }.msb-feature-grid { display: grid; grid-template-columns: repeat(2, 1fr); gap: 16px; margin-bottom: 15px;}.msb-feature-card { background: #ffffff; border-top: 3px solid #1374b2; border-radius: 4px; padding: 16px 18px;}.msb-feature-tag { display: inline-block; font-size: 12px; font-weight: bold; letter-spacing: 0.05em; text-transform: uppercase; color: #1374b2; background: #e3f0f9; border-radius: 12px; padding: 3px 10px; margin-bottom: 8px;}.msb-feature-card h3 { margin-bottom: 8px; }.msb-feature-card p { margin-bottom: 0; }.msb-checklist-section { border-left: 4px solid #1374b2; padding-left: 20px; }.msb-checklist { display: flex; flex-direction: column; gap: 12px; margin-bottom: 15px; }.msb-check-item { background: #ffffff; border: 1px solid #dbe7ef; border-left: 4px solid #1374b2; border-radius: 4px; padding: 12px 16px;}.msb-check-item h3 { margin-bottom: 6px; }.msb-check-item p { margin-bottom: 0; }.msb-faq-item { border: 1px solid #dbe7ef; border-radius: 4px; padding: 12px 16px; margin-bottom: 12px;}.msb-faq-item summary { font-size: 16px; font-weight: bold; cursor: pointer; color: #0f4d75;}.msb-faq-item p { margin-top: 10px; margin-bottom: 0; }@media (max-width: 768px) { .msb-article { font-size: 16px; line-height: 1.9; } .msb-article h2 { font-size: 20px; } .msb-feature-grid { grid-template-columns: 1fr; } .msb-stat-row { gap: 10px; } .msb-stat { flex: 1 1 100%; } .msb-hero, .msb-feature-section { padding: 16px; } .msb-checklist-section { padding-left: 12px; }}
